Voila longtemps que je voulais ajouter un SPECTRUM à mon transceiver Yaesu FT2000.
Après de longues recherches, j’y suis enfin arrivé ! Je vous donne mes informations qui j’espère vous aiderons à réaliser ce système. Grâce à une « Clé TV DVB-T », vous pourrez ajouter un spectrum pour un prix qui défie toute concurrence.
Matériel :
Vous n’avez besoin, de pas grand chose en fait :
- Il faut connaître la sortie IF de votre transceiver. pour le Yaesu FT-2000 c’est 69.450 Mhz
- Vous devez avoir un pigtail avec d’un coté un connecteur « BNC » et de l’autre un connecteur « TMP-K01X » que j’ai trouvé à cette adresse : Funk-Amateur

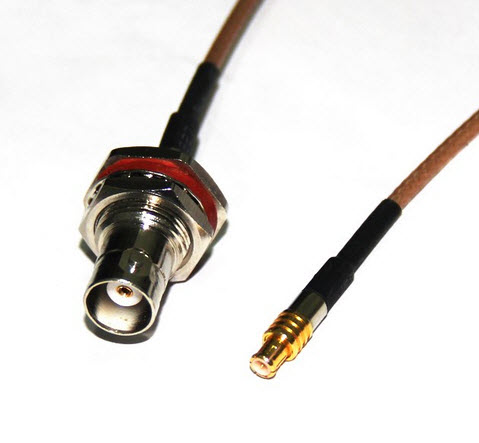

- Pour connecter votre clé RTL-SDR, il faut aussi un autre pigtail que vous trouvez à ces adresses : Amazon ou AliExpress

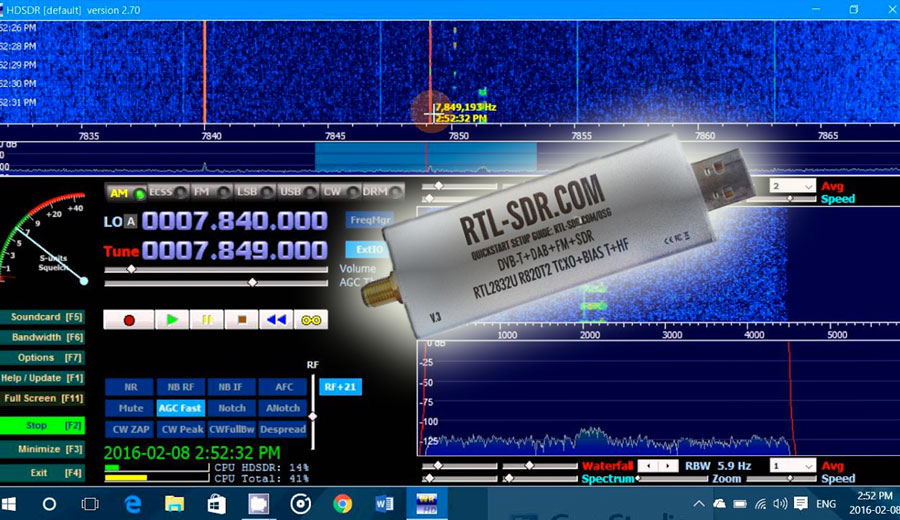

- La fameuse clé DVB- SDR avec RTL2832U & R820T que vous trouverez à cette adresse : Amazon ou AliExpress
- Vous avez encore besoin d’un logiciel, j’ai choisi HDSRD,nous ferons les réglages plus tard. Vous le trouverez ici : Hdsdr
- Enfin vous avez besoin aussi de l’utilitaire gratuit OMNI-RIG qui permet de piloter le PORT de votre appareil. Vous le trouvez ici : DXAtlas
Méthode
Elle consiste de créer à l’aide d’une clé RTL-SDR et de votre transceiver, ce que vous proposent des appareils qui sont beaucoup plus chers.
Ce que je vais vous expliquez est valable pour une multitude de transceivers modernes. Le plus important est de trouver la sortie If de votre Tx.
La sortie IF varie d’un appareil à l’autre. Il y a sur Internet toute une littérature concernant ce point.
Voici un petit tableau reprenant les différentes If de sortie de quelques appareils les plus courant sur le marché des Yaesu, Icom et Alinco.
| FT857 | 68,330 Mhz |
| FT950 | 69,450 Mhz |
| FT2000(D) | 69,450 Mhz |
| FTDx1200 | 69,450 Mhz |
| FTDx3000 | 69,450 Mhz |
| FT920 | 68,997 Mhz |
| FT817 | 68,330 Mhz |
| FTDx5000 | 69,450 Mhz |
| FT1000MP | 70,455 Mhz |
| IC706 | 69,015 Mhz |
| IC7600 | 64,500 Mhz |
| ALINCO DX-SR8 | 71,000 Mhz |
Explication
Voilà vous connaissez la sortie If de votre transceiver, nous allons passer aux choses sérieuses. Pour plus de compréhension, je vais expliquer comment j’y suis arrivé avec mon FT-2000.

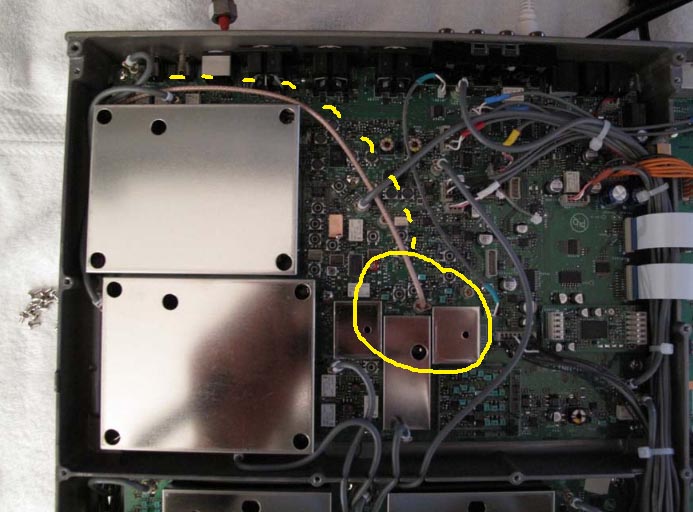

Grâce à la documentation de l’appareil, j’ai trouvé où était la sortie IF et j’ai ouvert le panneau du dessous comme le montre la capture pour trouver sous emplacement.

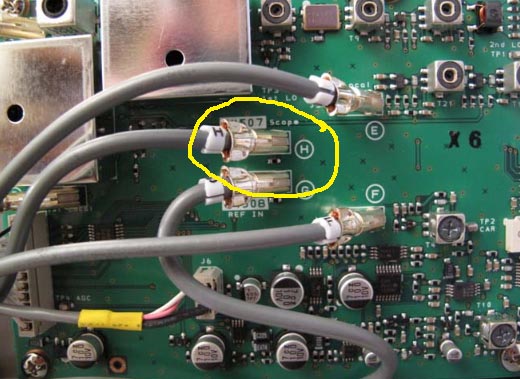

Pour le FT-2000 voici où se trouve point
J’ai enlevé ce contact, je l’ai isolé et je l’ai remplacé par le premier pigtail avec d’un coté un connecteur BNC et de l’autre, un connecteur TMP-K01X.
Ici marqué H scope
Ensuite j’ai raccordé le deuxième pigtail sortie BNC à ma clé

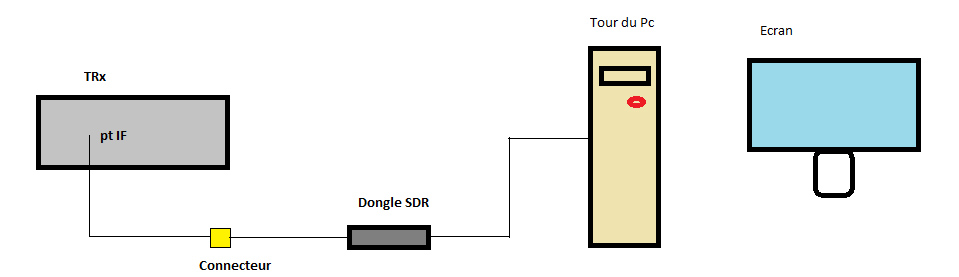

Le schéma de raccordement :
Voici le schéma de principe. Vous avez raccordé tout le matériel, nous allons commencer.
D’abord pour la clé DVBT Dongle SDR avec RTL2832U & R820T, il n’y a qu’une seule manière de la configurer
Téléchargez les fichiers d’installation « Zadig.exe » sur votre PC.
- Lors de l’insertion de votre dongle USB sur PC ne lancez pas de setup du disque fourni ni de recherche de drivers.
- Décompressez dans un dossier et lancez Install.bat. En fin d’installation un dossier « sdrsharp » est créé. Ouvrez ce dossier et lancez « Zadig.exe » (important) qui va installer les drivers nécessaires au fonctionnement de votre clé.
Astuces :

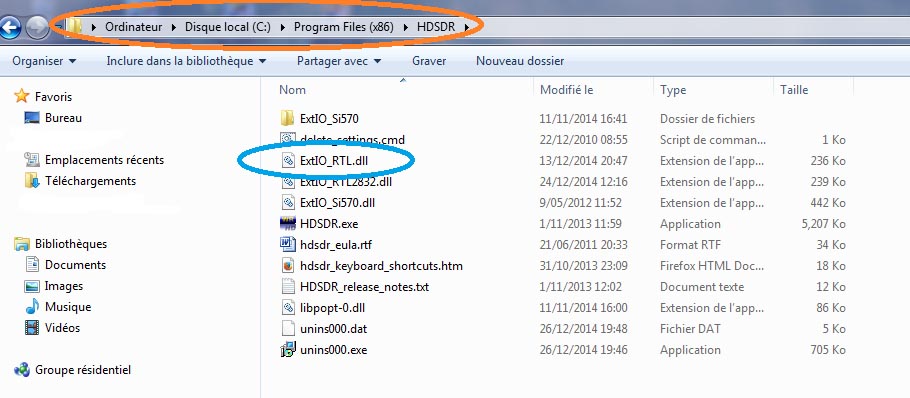

Vérifiez toujours si vous avez le bon fichier « ExtIO_RTL.ddl » au bon endroit. Cela est très important car à l’ouverture de HDSDR, il doit chercher cette DLL.
Pour cela, allez sur votre disque dur à l’emplacement : C/program files(X86)/HDSDR, vous devez trouver ce fichier ExtIO_RTL.dll. (rond bleu).
Si ce n’est pas le cas, il reste à le mettre manuellement.
L’installation du matériel est maintenant terminée !
Configuration :
Installez l’utilitaire « OMNIRING », il ne doit pas avoir réellement de problèmes d’installation. Le logiciel HDSDR est celui qui m’a donné plus de fil à retordre. C’est pourquoi je vais détailler chaque partie de sa programmation.

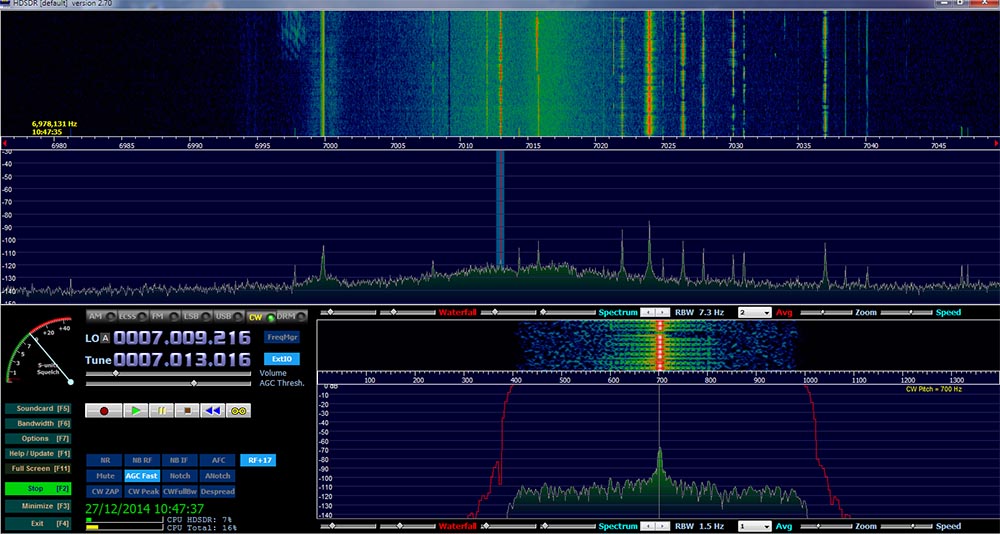

La partie principale du logiciel est le Spectrum et le waterfall et les différentes commandes

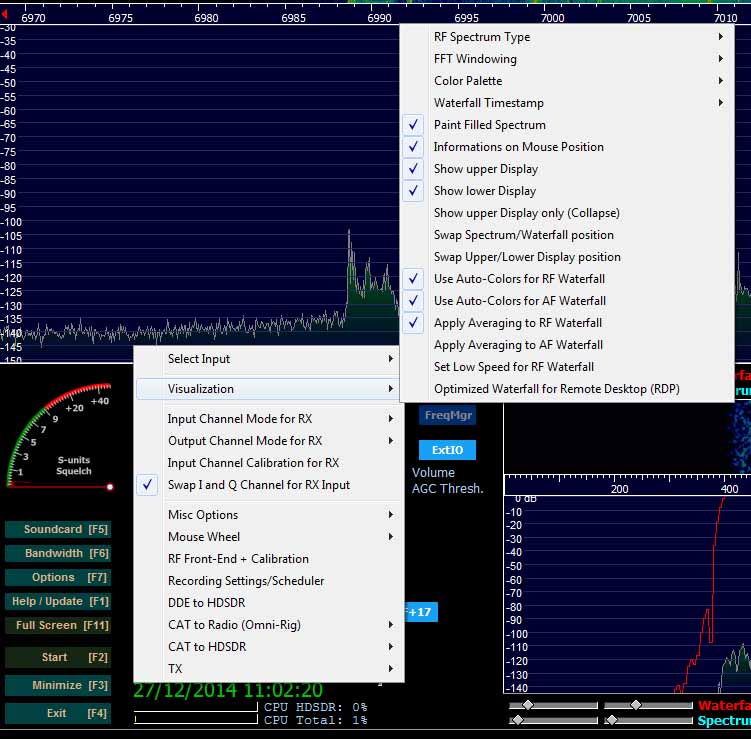

Ici tous les paramètres de configuration visuel du SPECTRUM et du WATERFALL

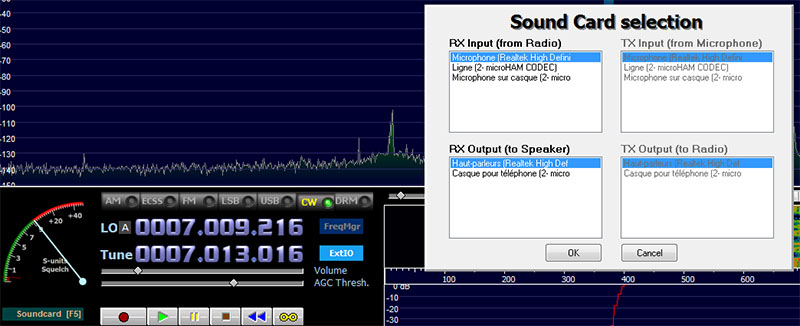

En cliquant sur l’onglet SOUNDCARD cela nous signale quelle carte son s’occupe d’écouter le signal. En Rx output la carte son qui restitue le son.

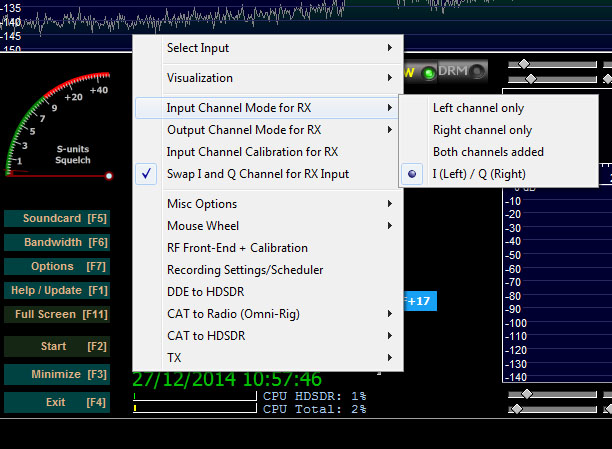

L’entrée I & Q ensemble du Rx Channel

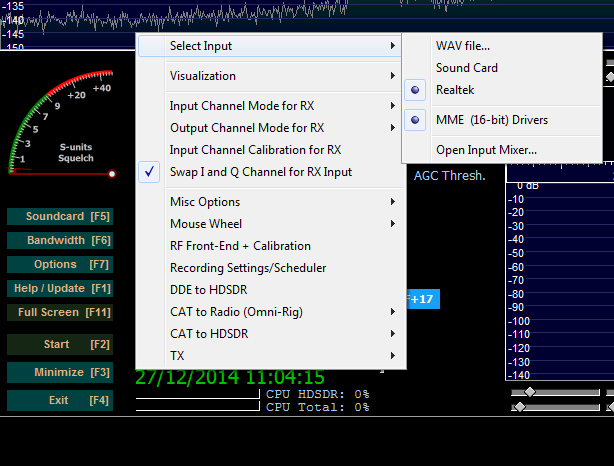

L’entrée sélectionnée est bien la REALTEC de la clé DVBT Dongle SDR avec RTL2832U & R820T

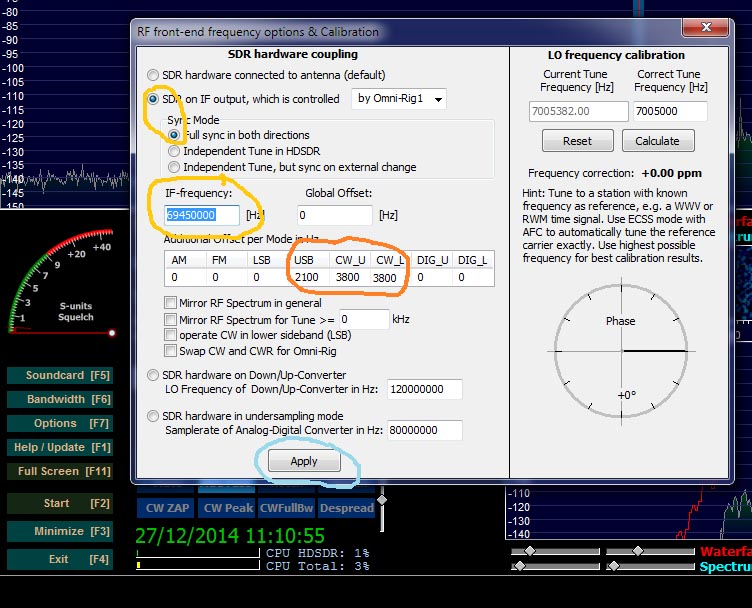

Ce qui est le plus difficile à mettre en œuvre est ceci. La fréquence de votre If sortie doit être affichée ici (pour le FT-2000 69.450 mhz). Dans les colonnes USB, CWu et CWl sont affichés les shifts des fréquences

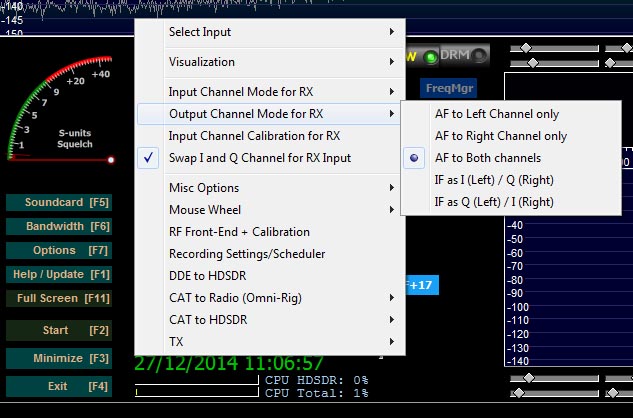

Out put channel est la sortie écoutée en Rx

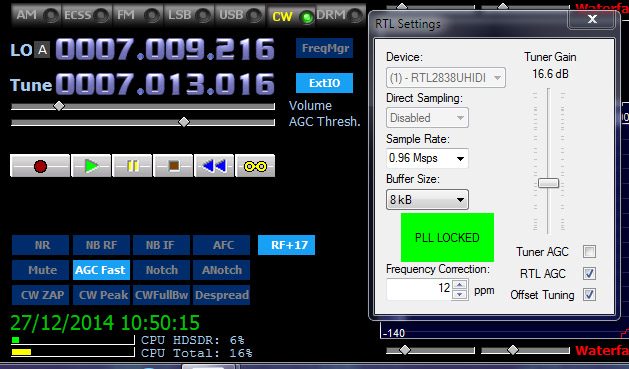

En cliquant sur ExtIO vous pouvez programmer le cœur du système RTL

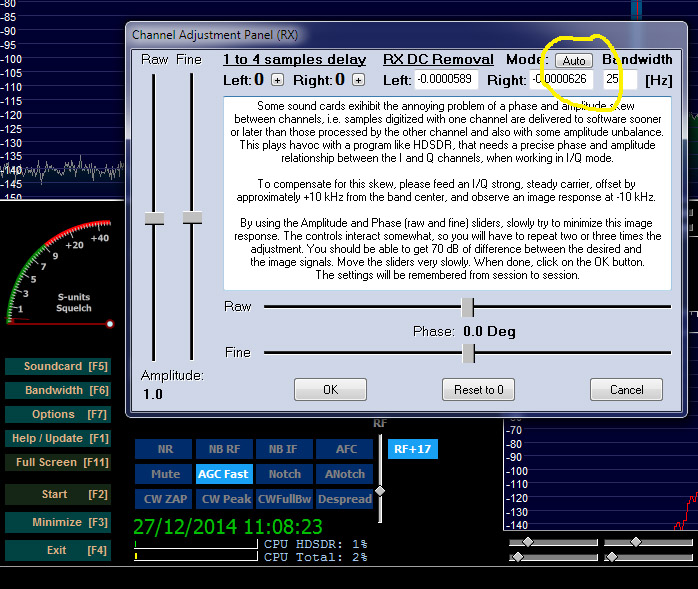

L’ajustement des canaux du panneau de configuration se place en AUTO.

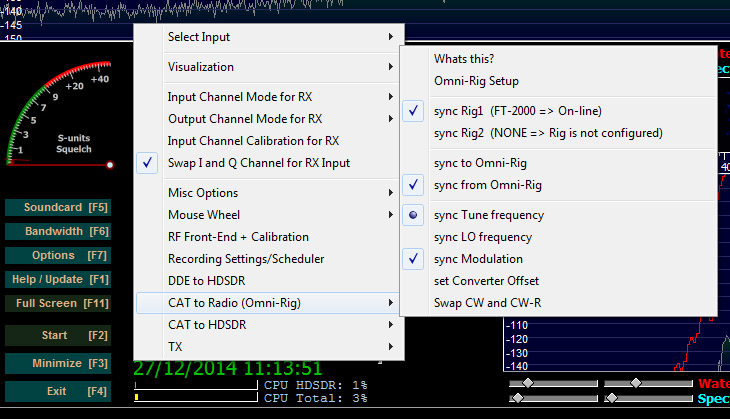

Vous retrouvez ici comment driver votre HDSDR au moyen de votre TRx

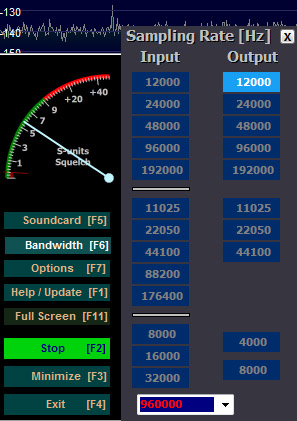

En cliquant sur BANDWIDTH, vous contrôlez la plage des fréquences d’entrée et de sortie
Maintenant les points forts et les points faibles de ce système
Les points forts :
- Cette modification de votre transceiver est « non-invasive » c’est à dire sans aucune soudure et parfaitement réversible.
- C’est assez facile de faire la modification.
- Pour un prix planché.
- Vous gardez les pleines performances de votre émetteur.
Les points faibles :
- Difficultés pour configurer le soft HDSDR (plus maintenant, si vous suivez mes explications HI…).
- Assez pauvre sensibilité avec ce Dongle.
- C’est seulement le soft HDSR qui permet cette configuration.
- Une certaine latence est à signaler.
Ce système personnel ne remplace en rien un système très sérieux tel que l’on retrouve dans les appareils FLEX, Apache-Labs, Sun SDR2, OpenHd-SDR, Projekt ADA, HIQSDR, Afedri SDR, Elad,PM-SDR
Voici ma vidéo tournée pour le système Rtl/Ft2000
