Avec cet article, nous allons voir comment reconnaître notre audio SSB avec un maximum d’efficacité et une meilleure compréhension pour votre correspondant en passant mieux dans les Dx
Pour démontrer cela, nous avons besoin d’un peu de théorie et de quelques explications.
Définition :

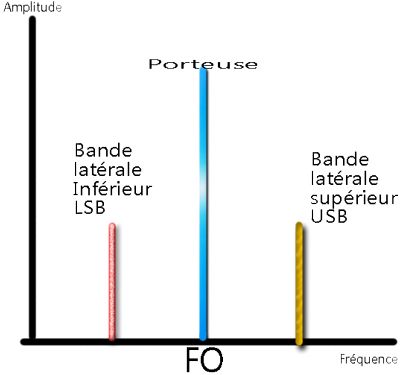

Au début de la radio, on utilisait principalement l’AM (modulation d’amplitude). En AM, on utilise une fréquence porteuse déformée par le signal à transporter. Cette porteuse se décompose en 3 : la fréquence principale plus deux bandes latérales (Supérieure et inférieure).

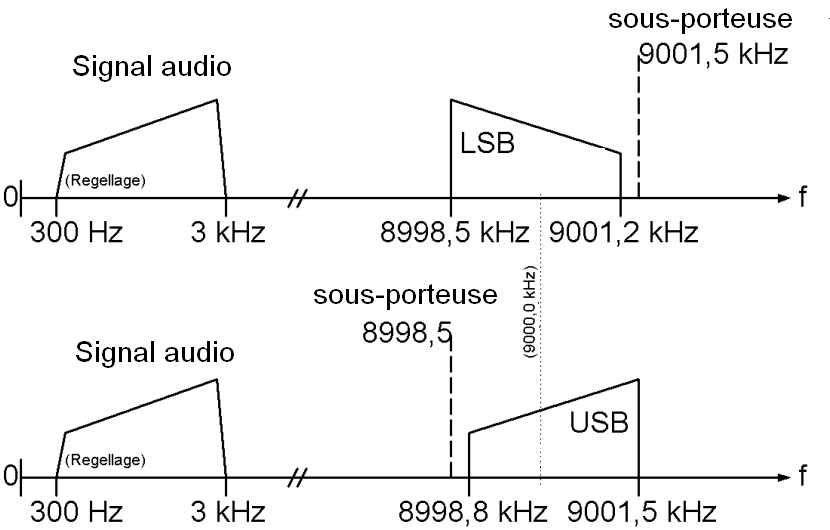

Un peu plus tard vint la bande latérale unique ou BLU (en anglais : SSB — Single-sideband modulation) au même titre que la CW (le morse), la FM (modulation de fréquence), etc.. C’est un mode de modulation pour la radio qui consiste en une modulation d’amplitude dans laquelle on a supprimé la porteuse et l’une des bandes latérales. Il ne subsiste donc qu’une seule bande latérale, d’où le nom de la technique. Grâce à son efficacité en occupation de spectre radioélectrique et en énergie émise, la BLU est surtout utilisée pour les liaisons en téléphonie HF, MF, dans le domaine maritime, militaire, aviation ou radioamateur.
Ces bandes latérales contiennent environ 10 % de la puissance totale émise. Pour une puissance donnée en BLU, on obtient l’équivalent d’une émission en AM 8 à 10 fois plus puissante. Mais ceci n’est pas sans inconvénient lors de la réception. En effet, pour pouvoir extraire le signal, il est nécessaire de recréer à la réception la porteuse manquante.
Mais une chose est très importante : c’est l’écart de fréquence séparant la porteuse de la bande latérale. Ceci détermine la tonalité du message (+ ou — aigu), ainsi que sa distorsion. Lors des transmissions en AM, la porteuse et ses bandes latérales subissent des modifications identiques pendant leur transit dans l’air.
Pour être entièrement complet, pour recréer le modèle de la qualité sonore de l’AM, mais en BLU, il existe néanmoins un mode supplémentaire qui s’appelle eSSB, mais qui n’a rien à voir avec les stations qui recherchent le Dx !
Si on cherche le contact principalement en Dx ou en contest, nous sommes attentifs à la qualité de notre transmission. Mis à part la qualité du micro, nous devons en BLU remplir toute la gamme de fréquence d’émission. Il faut pour cela régler son micro pour qu’il tienne dans les 2,9 Khz attribués.
Lorsque nous parlons de régler un micro, nous avons quelques paramètres à maîtriser. Nous devons savoir que l’élimination des fréquences inférieures à 300 Hz ne fait pratiquement rien perdre à la compréhension. Cette élimination permet à l’émetteur de concentrer ses efforts uniquement sur les parties essentielles de la puissance de la parole. Dans la pratique, cela contribue quelque chose comme une amélioration de 3 ou 6 dB d’efficacité du système, ce qui équivaut à doubler ou quadrupler sa puissance de sortie (en théorie).
Voici les explications avec quelques captures d’écrans plus facile à comprendre

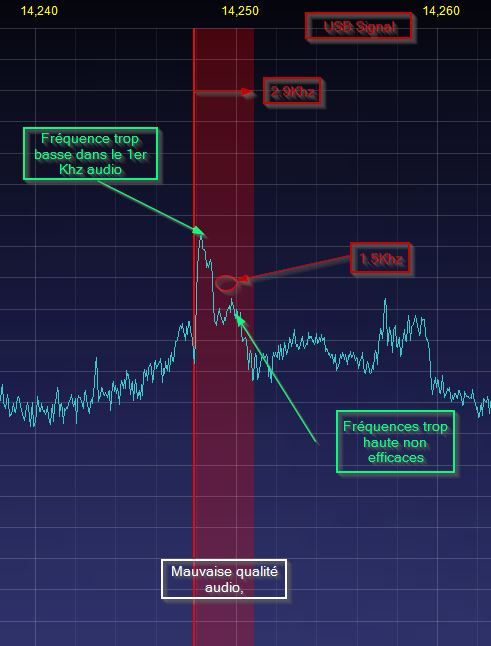

Voici un signal PAUVRE en SSB
Ceci est un audio Pauvre. Il y a plus d’énergie dans le 1er 800 Hz du spectre audio et ne remplit pas l’ensemble des 2,9 Khz

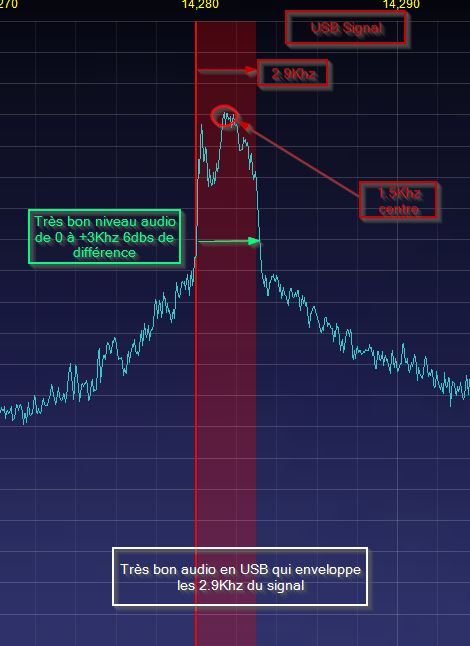

Voici un exemple d’un BON signal audio en SSB
Excellent audio, très intelligible, facilement repérable. Ce type d’audio passe au travers du bruit. Un excellent audio Dx distinct et perçant. La puissance audio est concentrée pour avoir du punch !

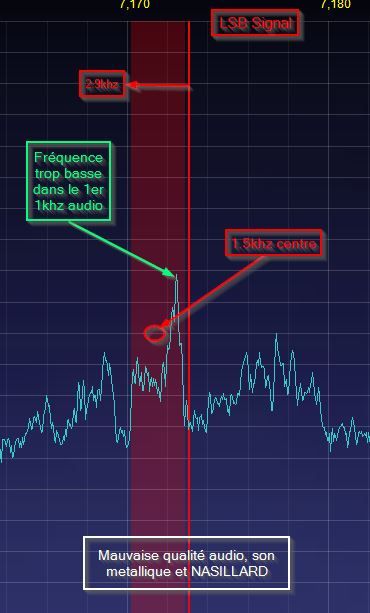

Voici encore un autre exemple d’un son PAUVRE en LSB
Pauvre audio, plus d’énergie en moins que le 1er KHz du spectre audio. Ne remplis pas l’ensemble des 2,9 kHz.

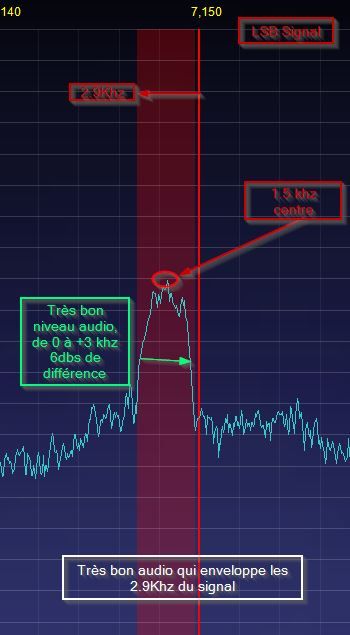

Et voici un excellent signal audio en LSB
Bonne audio correctement ajustée relativement faible de signal S4, mais avec une excellente copie.
Voici l’exemple en Vidéo :
Attention cette vidéo n’est nullement discriminatoire, elle montre simplement par un exemple entendu sur l’air que le réglage d’un micro peut anéantir l’effet escompté.
Un son propre en SSB : https://youtu.be/q3NR564c9t0
Avez-vous noté que les meilleurs résultats sont réalisés avec un audio exactement et entièrement entre les 3 kHz de la bande BLU ? La partie plus au milieu entre la fréquence LOW (basse) et High (haute) dans le spectrum est celle qui produit le plus grand son audio.
Qu’est ce qui rend une bonne audio ?
Ceci est une question difficile, car l’audio peut être évaluée en utilisant de nombreux critères différents. Si je devais choisir une seule caractéristique, je choisirais « BALANCE » ! Il n’y a aucune différence si l’audio est contenu dans une large bande ou une bande étroite, si elle est équilibrée, il y a un bon son qui « pêche » ! On entend par là, des niveaux égaux de signal de la plus basse à la plus haute fréquence présents dans la sortie audio. Votre émetteur n’est capable que de produire de 200 Hz à 2,4 kHz, qu’à cela tienne ! Si le son est « équilibré » à travers ce spectre, il peut être très agréable et ne pas provoquer les éclaboussures. Certes, il ne sonnera pas aussi parfaitement ni agréablement qu’un son à 6 kHz à large bande, mais ce signal audio de 3,2 kHz sera, bien équilibré, porteur et recommandé pour les Dx.

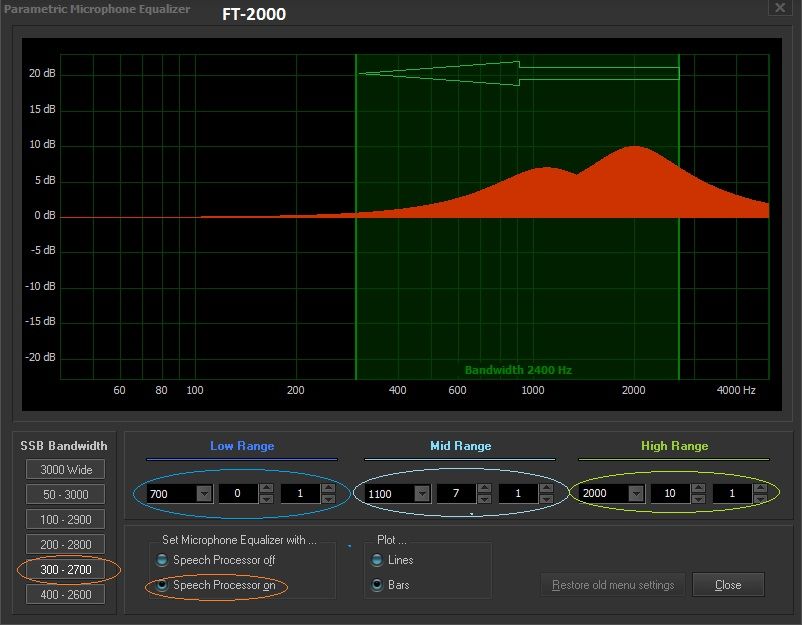

À titre d’exemple, voici le réglage de l’égaliseur paramétrique du microphone MD200-AX8 à l’émetteur FT-2000 grâce au logiciel FT200RC.
Références :
Wikipédia, le site de : John Anning NU9N. La vidéo de Richard E Fusinski : K8NDS
