Cet article sur le QO-100 est une première approche de l’émission et de la réception appliquée au transpondeur du satellite Qatar Oscar 100.
Cet article propose une première approche complète de l’émission et de la réception appliquée au transpondeur du satellite Qatar Oscar 100 (QO-100). Que vous soyez débutant en trafic satellite ou radioamateur chevronné, ce guide vous aide à configurer votre station pour ce premier satellite géostationnaire radioamateur.
Qu’est-ce que le satellite QO-100 (Es’hail-2) ?
Le QO-100 est une charge utile radioamateur embarquée sur le satellite commercial Es’hail-2. Lancé par SpaceX, il se situe sur une orbite géostationnaire à 35 786 km d’altitude. Contrairement aux satellites à défilement (LEO), il reste fixe dans le ciel au-dessus de l’équateur, ce qui permet d’utiliser des antennes fixes sans système de poursuite complexe.
Une couverture mondiale unique

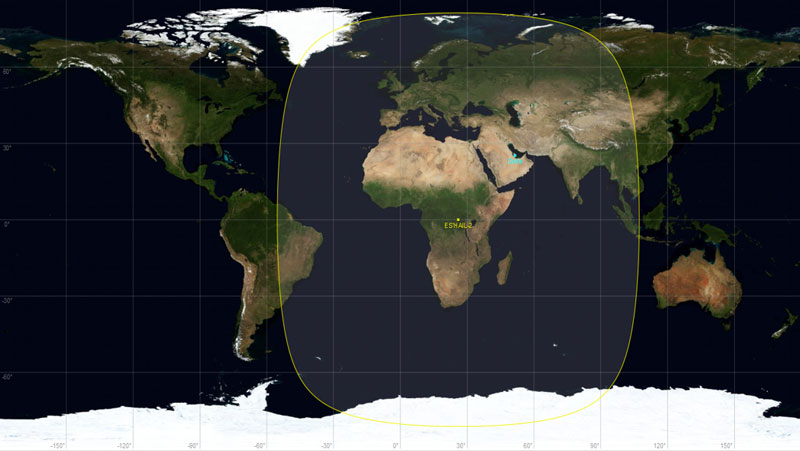

Le satellite offre une zone de couverture immense, englobant environ un tiers du globe : de l’est du Brésil jusqu’à l’Indonésie, couvrant toute l’Europe, l’Afrique et une grande partie de l’Asie.
Les règles de trafic sur le transpondeur NB
Le transpondeur à bande étroite (NB) est un cadeau de la QARS et de l’AMSAT-DL. Pour préserver cette ressource, certaines règles s’appliquent :

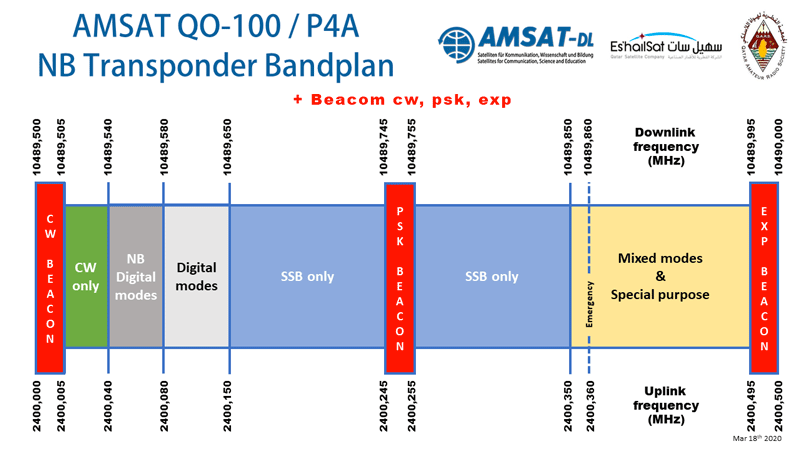

- Modes autorisés : SSB, CW, et modes numériques étroits (FT8, PSK31, RTTY, FreeDV).
- Modes interdits : FM, D-Star, DMR (bande passante trop large).
- Le système LEILA : Un dispositif de surveillance automatique. Si vous émettez avec une puissance supérieure aux balises de référence, LEILA injecte une tonalité de sirène sur votre signal. Réduisez immédiatement votre puissance si cela arrive !
En règle générale, le transpondeur ne doit être utilisé que pour des tests de courte durée ou contacts. Les seules transmissions de longue durée (plus de 10 minutes) doivent être :
- la chaîne balise TV en liaison montante depuis le Qatar ou Bochum,
- les vidéos des débats en direct de l’AMSAT nationale et internationale et de la télévision amateur Conférences et conférences de grand intérêt.
Un résumé des fréquences montées et descends, info du site AMSAT-DL
Matériel de réception (Downlink 10 GHz)
La réception se fait sur la bande des 10,489 GHz. Grâce à la technologie SDR, le coût d’entrée est très faible.
- Parabole : 60 cm minimum (80 cm recommandés pour la DATV).
- LNB PLL : Une tête satellite classique à boucle à verrouillage de phase (PLL) pour la stabilité.
- Récepteur SDR : Une clé RTL-SDR ou un Airspy couplé au logiciel SDR-Console (G4ELI) pour compenser la dérive thermique du LNB.
- Alimentation : Un Bias-T pour envoyer 12V (polarisation verticale) au LNB via le câble coaxial.
Optimiser son montage d’antenne (Émission et Réception)
Le succès sur QO-100 dépend de la précision de votre installation. Voici comment maximiser votre gain.
1. Le « Dual-Feed » : Une seule parabole pour tout faire
La solution la plus performante consiste à utiliser une source bi-bande au foyer de votre parabole offset.

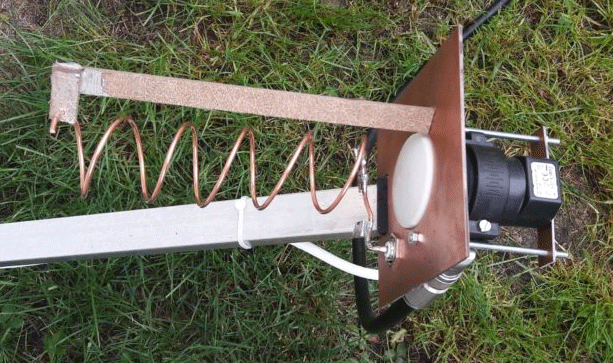

- L’hélice 2,4 GHz (Uplink) : Une antenne hélice de 3,5 à 5 spires pour une polarisation circulaire droite (RHCP).
- Le montage « Poty Feed » : Très populaire, ce montage combine un patch 2,4 GHz et un guide d’onde pour le LNB 10 GHz, assurant une illumination parfaite de la parabole.
2. Câblage et Pertes : Ne gaspillez pas vos Watts
À 2,4 GHz, les pertes dans le câble coaxial sont critiques.
- Utilisez du câble Ecoflex 10, Ultraflex 10 ou LMR-400.
- Astuce : Placez votre amplificateur (PA) au plus près de l’antenne pour minimiser la distance en 2,4 GHz.
3. Pointage millimétrique

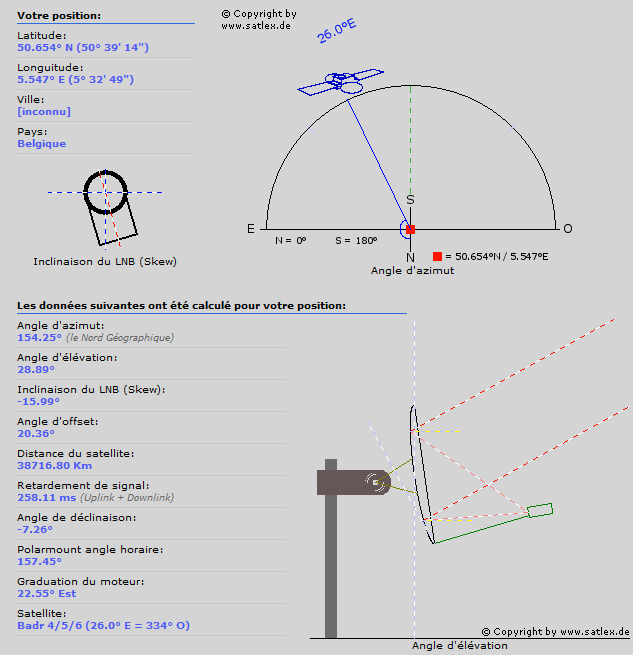

Le faisceau à 10 GHz ne tolère aucune erreur. Utilisez le site SatLex pour calculer votre azimut et élévation. Affinez le réglage en observant le rapport signal/bruit (SNR) des balises sur votre écran SDR.

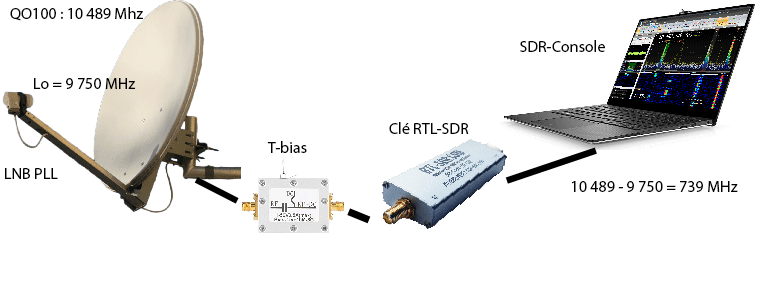

Voici le petit schéma simple avec les différents composants.
Une tête LNB PLL posée au foyer de la parabole. Elle va être alimentée par un T-bias qui permet d’envoyer la bonne tension vers la tête. Une petite explication s’impose : suivant les fabricants de la tête LNB le coaxial de liaison transporte le signal reçu, l’alimentation et le choix de la polarisation. Si la tension d’alimentation se situe à environ 12 – 13 V la réception est du type polarisation verticale. Si la tension d’alimentation se situe à approximativement 18 V la réception est du type polarisation horizontale. Pour recevoir la bande étroite, il suffit donc d’envoyer 12 V sur le coaxial. Pour recevoir la bande large, soit on envoie du 18 V, soit on envoie du 12 V et on tourne physiquement le LNB d’un quart de tour.
Pour recevoir du 748,675 MHz, un récepteur SDR et convertisseur SDR type clé RTL-SDR va transformer le signal en échantillons numérique qui seront récupérés par l’ordinateur.
Et enfin pour la lecture, un récepteur informatique qui va nous permettre de restituer le spectre de la réception satellite.
Le logiciel utilisé est SDR console de G4ELI. Il est adapté pour exploiter les signaux d’une clé SDR.

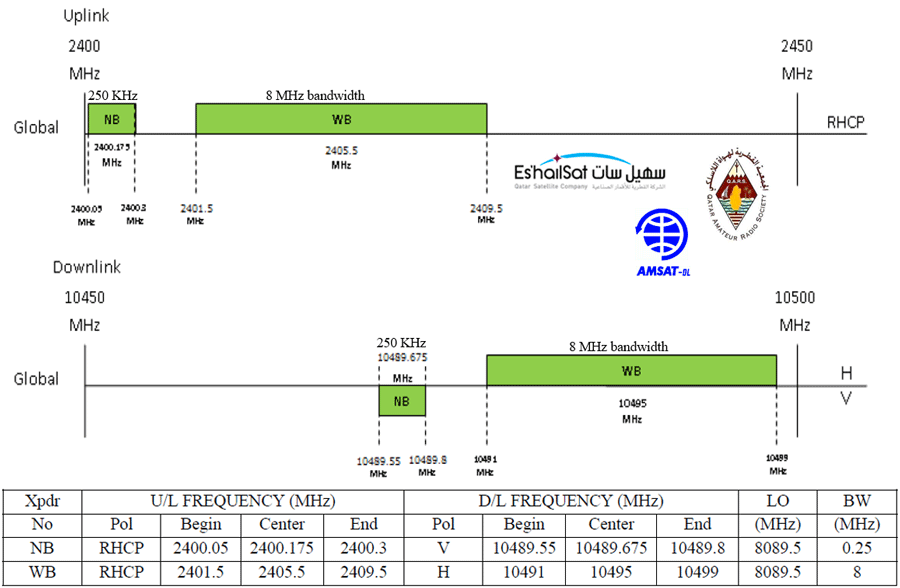

Fréquences et Paramètres Techniques
| Service | Liaison Montante (TX) | Liaison Descendante (RX) |
| Bande Étroite (NB) | 2400.000 – 2400.500 MHz | 10489.500 – 10490.000 MHz |
| Urgence Int. | 2400.360 MHz (USB) | 10489.860 MHz (USB) |
| Bande Large (DATV) | 2401.500 – 2409.500 MHz | 10491.000 – 10499.000 MHz |
Le matériel d’émission
L’émetteur va utiliser le même logiciel que la réception. On lui indique un shift qu’on va régler dans le logiciel SDR (SDR-Console). Cette manière permet de se faciliter la vie entre l’émission et la réception.
La chaîne est simple aussi vous avez besoin d’un Up-Converter souvent inclus dans l’émetteur, un amplificateur et d’une antenne hélicoïdale. Il existe des petits émetteurs SDR par exemple comme le LimeSDR USB ou l’Adalm Pluto qui peuvent convenir pour débuter.
Y a-t-il d’autres solutions ?
Oui, comme cet article n’est qu’une approche de la réception et de l’émission du satellite QO-100, il existe sur le web des tonnes de tests ou de moyens DIY de se fabriquer un système performant.
Si la construction n’est pas possible, alors des sites comme Passion-radio.fr, ou kuhne-electronic.com vous offre des solutions clé en main (antenne, filtre, émetteur…).
Conclusion : Prêt à franchir la frontière de l’espace ?
Le satellite QO-100 a radicalement changé la donne pour les radioamateurs. Ce qui demandait autrefois des antennes gigantesques et une patience infinie est désormais accessible avec une simple parabole de récupération et une clé SDR. C’est une opportunité unique d’expérimenter les micro-ondes et de maintenir des liaisons stables sur un tiers du globe, 24h/24.
Que vous soyez passionné par la construction de « Poty Feeds » ou par le trafic numérique en FT8, le plus important est de se lancer. Le ciel n’est plus une limite, c’est votre nouveau terrain de jeu.
Respectez les balises, surveillez LEILA, et surtout : amusez-vous sur l’air !
Logiciels & WebSDR :
- Console SDR par G4ELI : Le logiciel de référence pour le trafic QO-100.
- WebSDR de l’Université de Twente : Pour écouter le satellite en direct depuis votre navigateur.
Documentation Technique :
- Calculateur d’Azimut SatLex : L’outil indispensable pour pointer votre parabole avec précision.
- Portail officiel AMSAT-DL : Toutes les spécifications techniques et les dernières mises à jour.https://fr.kingofsat.net/sat-eshail2.php
- https://shop.kuhne-electronic.com
- https://rf-market.fr/content
- https://hamanalyst.org/convertisseur-reception-satellite-qo-100
Cet article est reproduit sur HamAnalyst avec l’autorisation de son auteur, Albert Müller, qui en conserve la pleine propriété intellectuelle. Retrouvez les travaux originaux sur : ON5AM.
