Peut-être que des choses simples méritent d’être expliquées.
Dans le monde des communications radio, que vous soyez radioamateur passionné ou professionnel utilisant des talkies-walkies, vous avez probablement entendu parler du CTCSS et du DCS. Ces technologies, bien que peu connues du grand public, jouent un rôle crucial dans l’amélioration de la qualité et de la confidentialité des communications radio.
Plongeons dans l’univers fascinant de ces systèmes et découvrons comment ils fonctionnent.
Qu’est-ce que le CTCSS ?
Le CTCSS, acronyme de Continuous Tone Coded Squelch System (Système de squelch codé par tonalité continue en français), est un ingénieux dispositif utilisé dans les communications radio pour réduire les interférences et permettre une réception sélective[1].
Fonctionnement du CTCSS
Le principe du CTCSS est simple mais efficace. Il ajoute une tonalité basse fréquence inaudible (entre 67 et 254 Hz) au signal vocal émis. Cette tonalité agit comme une clé qui permet d’ouvrir le squelch (silencieux) du récepteur[1].
Exemple concret

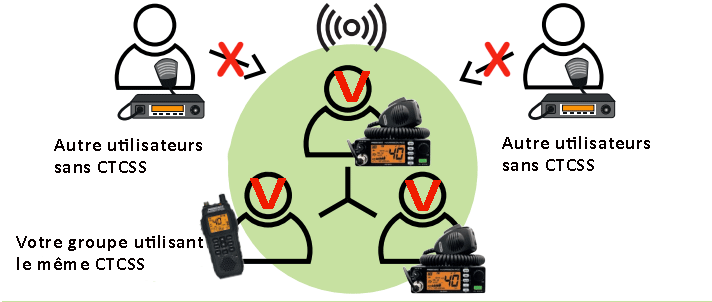

Au n,iveau du grand public, imaginons une société de sécurité, appelons-la « Sécurité Alpha », qui utilise des talkies-walkies sur le canal 5. Non loin de là, un groupe de randonneurs utilise également le canal 5 pour communiquer. Sans CTCSS, les agents de sécurité entendraient toutes les conversations des randonneurs, ce qui pourrait perturber leur travail.
En appliquant un code CTCSS (par exemple, le code 35) sur les appareils de Sécurité Alpha, les agents n’entendront que les communications provenant d’autres appareils utilisant le même code. Ainsi, les conversations des randonneurs ne seront pas entendues par les agents de Sécurité Alpha, même s’ils utilisent le même canal.
Applications pratiques pour les radioamateurs
- Relais sélectifs : De nombreux relais radioamateurs utilisent le CTCSS pour éviter les déclenchements intempestifs. Seuls les signaux contenant la bonne tonalité CTCSS activeront le relais.
- Partage de fréquences : Sur une fréquence simplex très fréquentée, différents groupes de radioamateurs peuvent utiliser des tonalités CTCSS distinctes pour créer des « sous-canaux » virtuels.
- Réduction des interférences : Le CTCSS aide à filtrer le bruit et les signaux indésirables, particulièrement utile dans les zones urbaines où le spectre est encombré.
Qu’est-ce que le DCS ?
Le DCS, ou Digital Coded Squelch (Squelch codé numérique), est un système plus récent qui fonctionne sur un principe similaire au CTCSS, mais utilise des codes numériques au lieu de tonalités analogiques.
Fonctionnement du DCS
Le DCS transmet un code numérique à 3 chiffres en format FSK (Frequency Shift Keying) à 134,4 bits par seconde. Comme le CTCSS, ce code agit comme une clé pour ouvrir le squelch du récepteur. [3]
Avantages du DCS
Le DCS offre généralement plus de codes (104 au total) que le CTCSS, ce qui permet une plus grande flexibilité dans la séparation des groupes d’utilisateurs. De plus, étant numérique, il est moins susceptible d’être affecté par les interférences.
CTCSS vs DCS : Comparaison

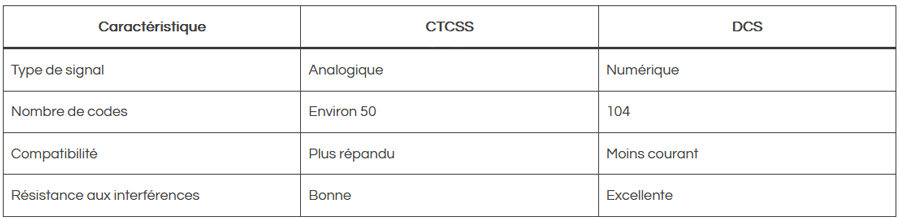

Pour mieux comprendre les différences entre ces deux systèmes, voici un tableau comparatif :
Pour activer le CTCSS sur un émetteur-récepteur portable comme le Baofeng UV-5R, voici les étapes générales à suivre :
- Entrez dans le menu de configuration en appuyant sur la touche MENU.
- Naviguez jusqu’à l’option « SQL » (Squelch) ou « T-CTCS » (selon le modèle) à l’aide des touches haut/bas.
- Appuyez sur MENU pour sélectionner cette option.

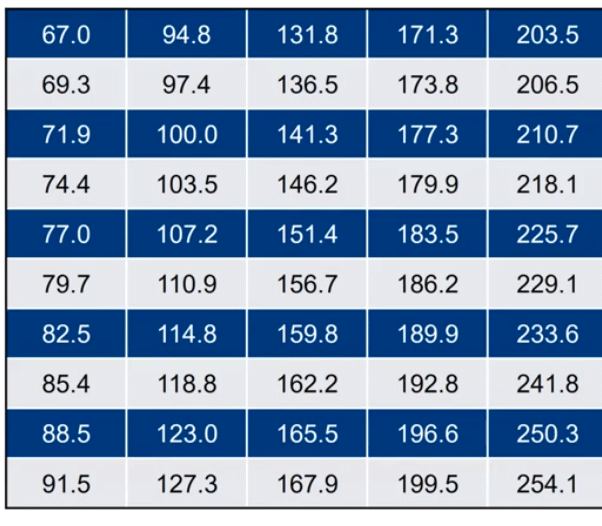

- Utilisez les touches haut/bas pour choisir la tonalité CTCSS désirée parmi la liste des fréquences disponibles (de 67.0 Hz à 254.1 Hz).
- Appuyez sur MENU pour confirmer votre choix.
- Ensuite, naviguez jusqu’à l’option « R-CTCS » (réception CTCSS) et répétez les étapes 3-5 pour configurer la tonalité de réception, qui est habituellement la même que celle d’émission.
- Enfin, allez à l’option « T-CDC » (mode tonalité) et sélectionnez « TONE » ou « TSQL » pour activer le CTCSS.
- Appuyez sur EXIT pour sortir du menu.
Points importants à noter :
- Assurez-vous que tous les appareils du groupe utilisent la même tonalité CTCSS.
- La configuration peut légèrement varier selon le modèle exact de votre radio portable.
- Certains appareils permettent de configurer des tonalités différentes pour l’émission et la réception.
- Vérifiez toujours que le CTCSS est bien activé après la configuration en observant l’icône correspondante sur l’écran LCD.
N’oubliez pas de consulter le manuel spécifique de votre appareil pour les instructions précises, car les menus et options peuvent varier d’un modèle à l’autre.
Limites et considérations
Bien que très utiles, le CTCSS et le DCS ont certaines limites :
- Ils ne cryptent pas les communications. N’importe qui avec le bon équipement peut toujours écouter les transmissions.
- Si deux groupes utilisent le même code sur la même fréquence, ils s’entendront mutuellement.
- Certains équipements, notamment les talkies-walkies grand public, ne supportent que le CTCSS et pas le DCS.
Conclusion
Le CTCSS et le DCS sont couramment utilisés dans le monde du radioamateur pour filtrer et contrôler l’accès aux répéteurs et aux réseaux de communication, en évitant que des signaux indésirables ou non autorisés ne déclenchent l’ouverture du squelch.
En comprenant leur fonctionnement et en les utilisant correctement, vous pouvez grandement améliorer vos expériences de communication radio, que ce soit dans un cadre professionnel ou radioamateur.
Citations :
[1] http://pmr446.free.fr/index_codage_ctcss.htm
[2] https://semji.com/fr/guide/seo/
[3] https://fr.wikipedia.org/wiki/CTCSS
Pour approfondir…
- Les manuels d’utilisation des émetteurs-récepteurs populaires (comme Yaesu, Kenwood, Icom) contiennent souvent des sections détaillées sur l’utilisation du CTCSS. Consultez ces manuels pour des informations spécifiques à votre équipement.
- Les publications de l’UBA (Union Belge des Amateurs-Émetteurs) peuvent également contenir des articles pertinents en français sur le CTCSS et son utilisation dans le contexte belge.
- Le magazine « QST », publié par l’ARRL, contient régulièrement des articles techniques approfondis. Consultez leurs archives pour des articles sur le CTCSS.
- Google et Co..
