Je vous ai mainte fois parlé d’un Hotspot (*).
Une piqure de rappel :
Les hotspots sont devenus des outils indispensables pour les radioamateurs souhaitant étendre leurs communications au-delà des limites traditionnelles. Ces dispositifs ingénieux permettent de convertir les signaux analogiques en signaux numériques, ouvrant ainsi la porte à une multitude de possibilités de liaison via Internet.
Un hotspot se compose d’un Raspberry Pi, d’une carte MMDVM (Multi-Mode Digital Voice Modem) et d’une connexion Internet. Certains modèles avancés incluent même des écrans OLED.
L’utilisation d’un hotspot est particulièrement avantageuse dans les zones dans lesquelles les relais numériques sont rares ou inexistants. Grâce à ce dispositif, les radioamateurs peuvent se connecter à des réseaux numériques mondiaux tels que DMR, D-Star et C4FM, et ce, depuis n’importe quel endroit disposant d’une connexion Internet permetant ainsi d’améliorer la portée des communications.
La configuration d’un hotspot peut sembler complexe, mais des logiciels comme Pi-Star simplifient grandement le processus. Une fois paramétré, le hotspot devient un pont entre le monde analogique et numérique, offrant une flexibilité et une portée inégalée.
Habituellement, nous utilisons Pi-Star, mais il existe un autre qui est en train de détrôner ce logiciel.

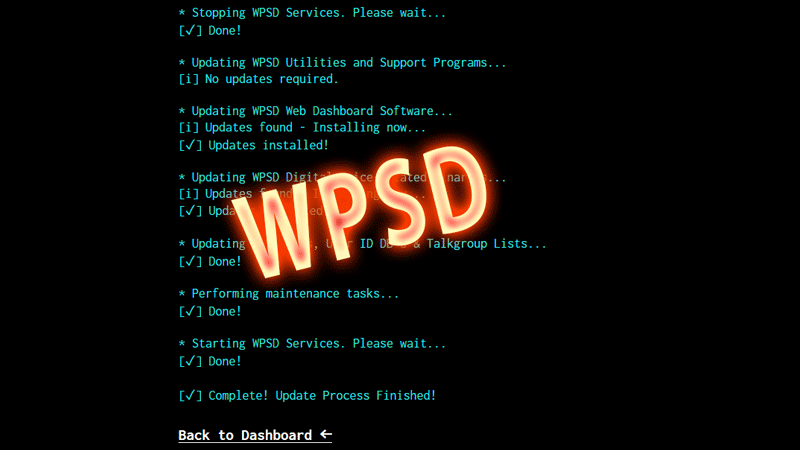

Le projet WPSD
Je vais vous parler du projet d’Emilio ‘Chip’ S Cuccio Jr. Depuis plus de quatre ans, il a réussi un nouveau tableau de bord personnalisé du Pi-Star.
Lorsque WPSD a été publié pour la première fois en 2020, il s’appelait « W0CHP-PiStar-Dash ». Au fil du temps, le projet a divergé et a évolué de façon exponentielle, son nom fut changé par son acronyme « WPSD ».
Cela dit, pour moi, je préfère cette version à l’ancien tableau de bord Pi-Star.

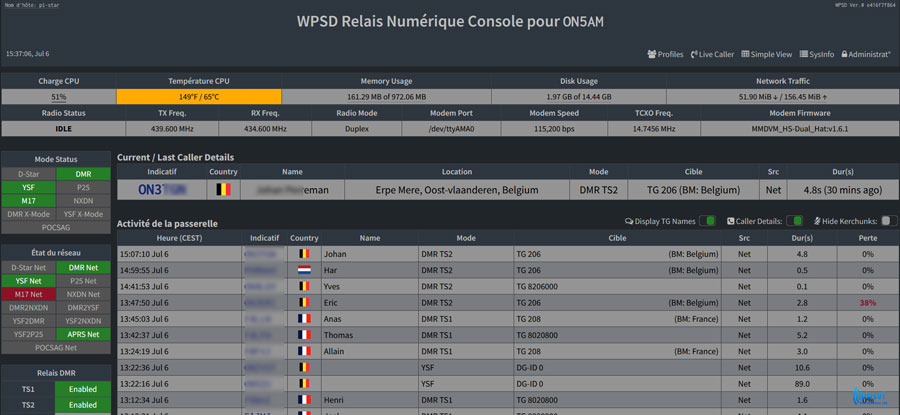

Voici la Console beaucoup plus détaillée.
Il est utilisé pour les hotspots personnels et les répéteurs. Il prend en charge les modes M17, DMR, D-Star, Yaesu System Fusion (YSF/C4FM), P25, NXDN, modes vocaux numériques POCSAG.
Installation de WPSD
WPSD est disponible sous la forme d’une image installable sur plusieurs plates-formes telles les Raspberry, Nano Pi, Orange Pi Zero, DVMEGA, la série des ZUMSpot.
Ce qui ne gâche rien, le projet WPSD est un logiciel libre et open source. (FOSS).
L’image pour Raspberry Pi Imager est valable pour Windows, macOS, et Ubuntu x86.
Comme l’installation n’est pas très compliquée, pour ne pas alourdir en expliquant chaque opération, je vous donne l’adresse où la procédure se trouve https://wpsd-docs.w0chp.net/ Elle est très claire et bien expliquée. (Si vous avez des difficultés avec la langue, beaucoup de navigateurs offrent la traduction du texte).
Présentation
Voici quelques captures d’écran afin de vous permettre de bien débuter.
Tout en haut, vous avez les onglets ‘Consoles‘ qui permet de voir le flux des stations, ‘Administration‘ dans lequel vous pouvez configurer chaque mode programmé, ‘Système » pour arrêter votre Pi, ‘Advanced’ pour mettre la main dans le cambouis, ‘Mise à jour‘ à faire à chaque démarrage, ‘Sauvetage/restauration‘ comme le nom le dit et ‘Réglage d’usine‘ pour reprendre à zéro la configuration.

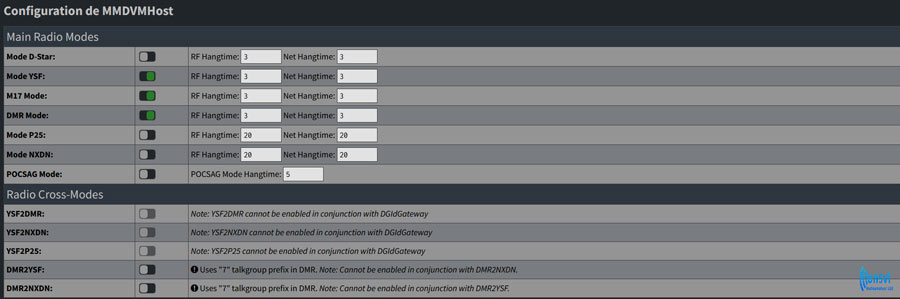

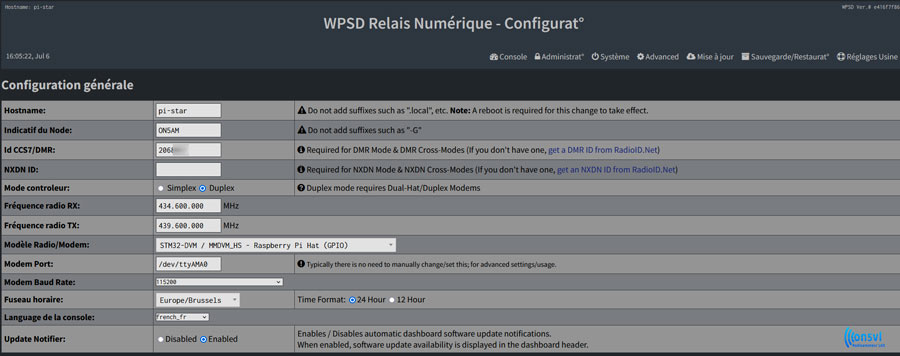

Configuration générale
Configuration générale suite 1

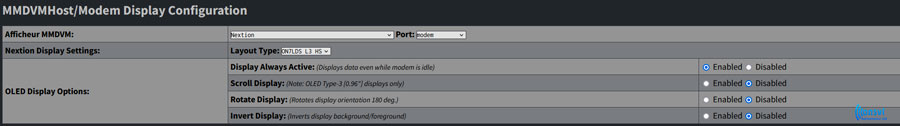

Carte MMDVM
Configuration générale suite 2
Le matériel et les logiciels du modem vocal numérique multimode MMDVM sont au cœur de la plupart des hotspots en mode numérique du marché. Le succès du projet MMDVM vient de différentes personnes et de différents projets remontant aux premiers jours de D-STAR.
D-Star

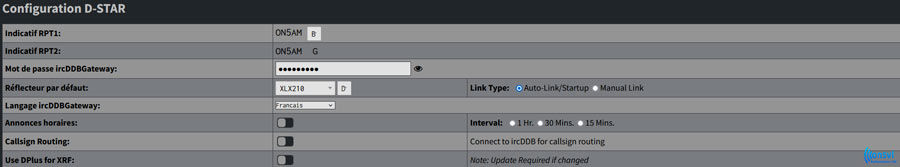

Configuration D-Star
D-STAR a été développé par la J.A.R.L. (Japan Amateur Radio League) au début des années 2000.
Il est basé sur une technologie numérique vocale appelée AMBE (Advanced Multi-Band Excitation) qui compresse la voix pour une transmission plus efficace.
Une autre caractéristique importante de D-STAR est son infrastructure réseau. Le système utilise des répéteurs connectés à Internet pour permettre la communication à longue distance et l’accès à des réseaux de radioamateurs dans le monde entier.
Article sur ce sujet par Pierre ON7PC https://hamanalyst.org/utilisation-dun-transceiver-d-star-avec-un-hotspot-pi-star/
YSF

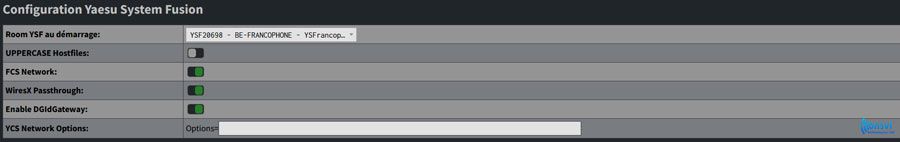

Configuration YSF
Il est l’abréviation de « Yaesu System Fusion », qui est un système de communication numérique développé par la société de radioamateurs Yaesu depuis 2013. Il implémente le FSK à 4 niveaux C4FM dans un canal large de 16 kHz.
Il transmet la voix et des données en même temps. Il utilise également une technologie vocale numérique pour compresser la voix pour une transmission plus efficace.
M17
Configuration M17
Un protocole radio numérique voix et données entièrement open source pour les radioamateurs, lancé à l’origine en Pologne par SP5WWP en 2019.
M17 implémente une modulation FSK à 4 niveaux dans un canal large de 9 kHz.
DMR

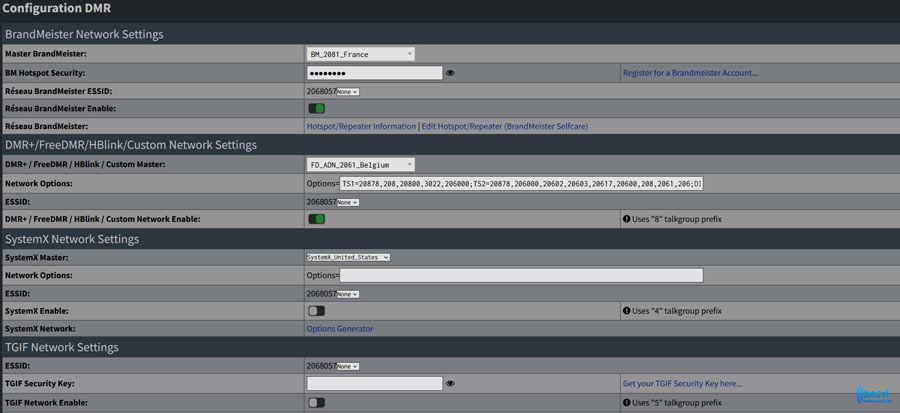

Configuration DMR
Radio mobile numérique, une spécification de radio numérique standard ETSI pour les utilisateurs de radio professionnels, commerciaux et privés publiée en 2005. Implémente une modulation FSK à 4 niveaux dans un canal large de 12,5 kHz en utilisant TDMA, « doublant » efficacement la capacité du canal.
Vous la possibilité de vous connecter au réseau BrandMeister et votre réseau local ADNSystem
Firewall et WiFi

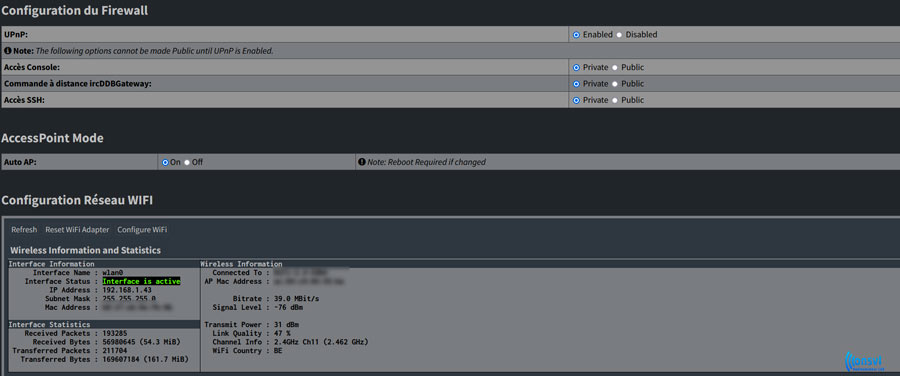

Configuration WiFi
Afin de vous familiariser avec les différents modes disponibles dans WPSD, je vous propose une description succincte de quelques-uns d’entre eux.
Glossaire
FSK
Modulation par déplacement de fréquence la modulation par déplacement de fréquence est un schéma de modulation de fréquence dans lequel les informations numériques sont codées sur un signal porteur en décalant périodiquement la fréquence de la porteuse entre plusieurs fréquences discrètes.
GFSK
Modulation par déplacement de fréquence gaussienne plutôt que de moduler directement la fréquence avec les symboles de données numériques, en changeant « instantanément » la fréquence au début de chaque période de symbole, la modulation par déplacement de fréquence gaussienne filtre les impulsions de données avec un filtre gaussien pour rendre les transitions plus fluides.
NXDN
Bande étroite numérique de nouvelles générations, un protocole radio numérique voix et données développées conjointement par Icom et Kenwood pour les systèmes de radio mobiles terrestres publics, publié en 2005.
NXDN implémente une modulation FSK à 4 niveaux dans un canal large de 12,5 kHz ou 6,25 kHz.
P25
Le projet 25, également connu sous le nom d’APCO-25, est un ensemble de protocoles radio numériques voix et données développées par des professionnels de la sécurité publique à partir de 1989. Mets en œuvre le FSK C4FM à 4 niveaux dans un canal large de 12,5 kHz (phase I).
Conclusions
En tant que radioamateur, vous apprécierez particulièrement les fonctionnalités de MPSD, êtes-vous prêt à passer au niveau supérieur dans votre pratique avec un Hotspot ?
Liens*
- https://w0chp.radio/
- Les modes numériques D-Star, DMR et C4FM
- Construire son HotSpot rien de plus facile
- Complément d’informations concernant la création d’un hotspot
- Utilisation d’un transceiver D-STAR avec un hotspot Pi-Star
- Passage de FreeDMR à ADNSystem
- https://hamanalyst.org/numerique-liege/
- Connecter facilement son PI-STAR au réseau HBlink.fr
- Un script admohblink
- CQ les polyglottes !
- Mise en place du serveur YCS
- Choisir ses TGs statiques sur HBlink.fr
