Après plusieurs articles consacrés au trafic aérien et aux radiosondes, ce neuvième volet revient vers d’autres décodages accessibles sous Windows. Nous y retrouverons le DAB/DAB+, la radiomessagerie POCSAG, le RTTY, ainsi que les modes radioamateurs FT8 et FT4 avec SDRUno et le récepteur RSPdx.
Introduction
Dans les articles précédents, nous avons beaucoup travaillé autour du trafic aérien et des radiosondes. Nous avons utilisé la Raspberry Pi comme station autonome, puis Windows pour compléter nos essais avec RTL1090, dump1090, Virtual Radar Server, SDRUno, MultiPSK, les trames ACARS, HFDL, VDL-2 et plusieurs outils de suivi aéronautique.
Ce neuvième volet marque une pause dans ce long parcours aérien. Nous restons sous Windows, mais nous revenons vers quelques autres signaux faciles à recevoir ou à décoder avec le matériel déjà utilisé dans cette série. L’objectif est de compléter notre boîte à outils SDR, sans forcément ajouter de nouveaux équipements complexes.
Nous commencerons par la réception DAB/DAB+, c’est-à-dire la radio numérique terrestre. Avec SDRUno et son plug-in dédié, nous verrons comment rechercher les multiplex disponibles, installer le codec nécessaire si besoin, puis écouter les stations reçues dans notre secteur. Ce sera aussi l’occasion de rappeler brièvement l’organisation de la bande III utilisée pour cette diffusion.
Nous reviendrons ensuite sur plusieurs décodages déjà rencontrés, mais avec d’autres logiciels ou d’autres configurations. La radiomessagerie POCSAG sera testée avec POC32 et SoRFmon. Le RTTY sera repris avec MultiPSK et le récepteur RSPdx. Enfin, les modes numériques radioamateurs FT8 et FT4 seront abordés avec SDRUno et WSJT-X.
Ce neuvième article n’ouvre donc pas un nouveau grand thème comme l’avaient fait les radiosondes ou l’ADS-B. Il joue plutôt le rôle d’un complément pratique. Il permet de consolider nos essais, de comparer plusieurs outils et de montrer qu’un même environnement SDR peut servir à des usages très variés.
Comme toujours, les résultats dépendront de l’antenne, de la localisation, de la propagation, de la qualité du récepteur et des réglages logiciels. L’important reste d’expérimenter, de comprendre les étapes, puis d’adapter les solutions à sa propre installation.
Nous pouvons maintenant commencer avec la réception DAB/DAB+ sous SDRUno.
DAB DAB+ (juillet 2021)
Le DAB+ est une technologie de modulation et de transmission numériques de la radio qui permet de diffuser, sur une même fréquence, environ treize services de radio. Il offre un son de meilleure qualité et permet une bien meilleure continuité d’écoute en voiture. Le 12 octobre 2021, une nouvelle étape a été franchie dans son déploiement avec le lancement de 25 radios nationales à Paris, Lyon et Marseille, intégrant l’ensemble des agglomérations situées sur cet axe. https://www.csa.fr/Informer/Toutes-les-actualites/Actualites/Deploiement-du-DAB-Lancement-de-25-radios-nationales-sur-l-axe-Paris-Lyon-Marseille

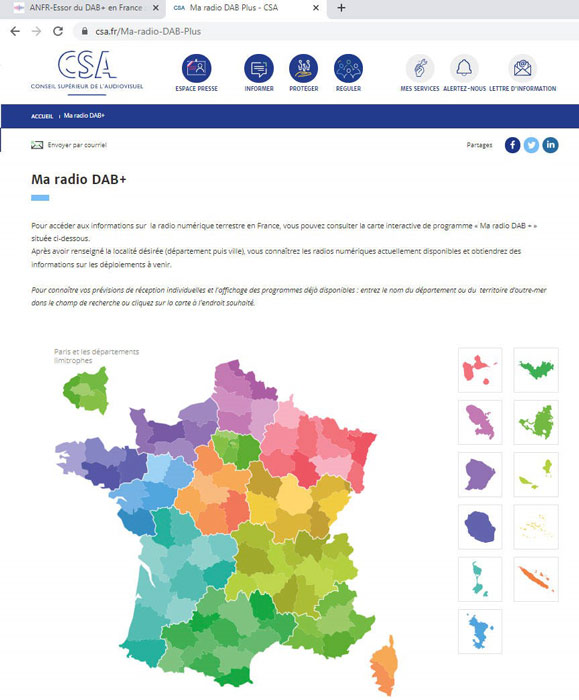

Site du CSA : Ma Radio DAB Plus
Le site du CSA propose une carte interactive présentant par département, puis par ville les radios numériques actuellement disponibles sur un territoire donné : https://www.csa.fr/Ma-radio-DAB-Plus.
Un plug-in DAB est disponible avec SDRUno.

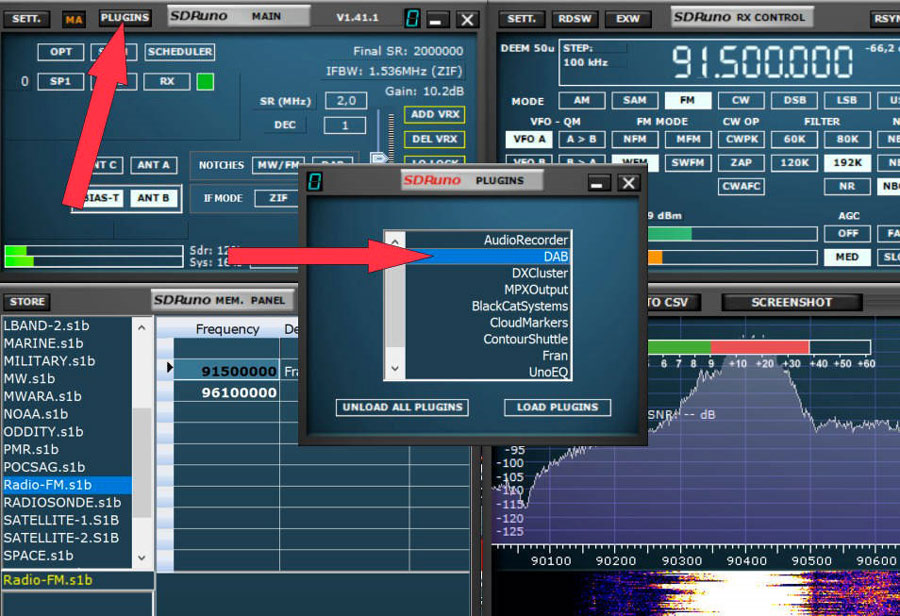

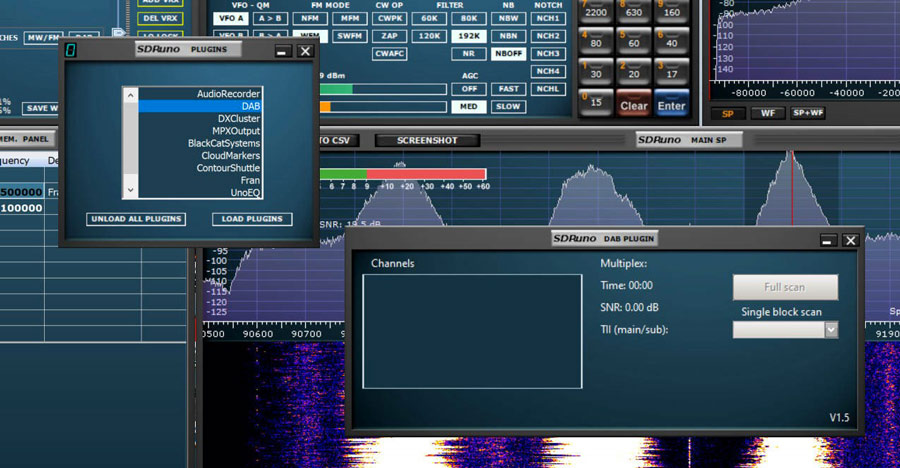

SDRUno – Plug-in DAB
Au premier lancement, une fenêtre vierge de tous cout canal DAB/DAB+ apparait à l’écran.
SDRUno – Premier lancement du plug-in DAB

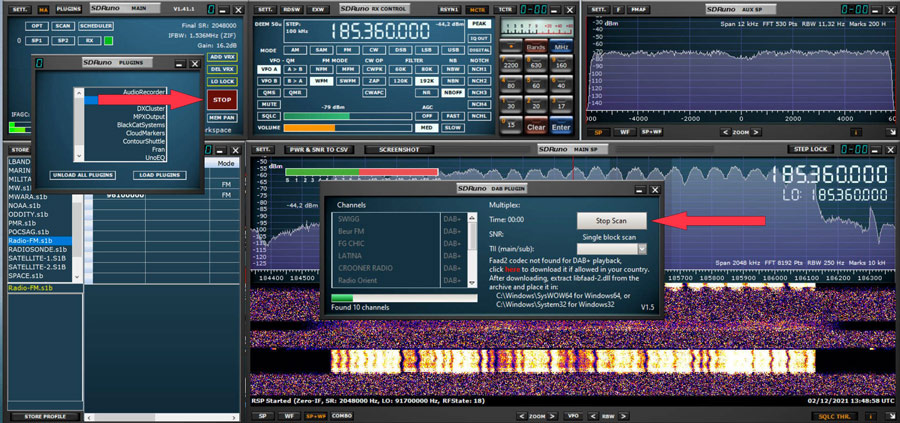

Après activation de l’écoute par le bouton vert PLAY! (qui affichera alors le choix rouge STOP), la procédure Full Scan lance la recherche des stations (et passe en choix Stop Scan).
SDRUno – Premier lancement du plug-in DAB
Si un message d’alerte apparait indiquant l’absence du codec Faad2, il faudra, une fois le scan terminé, suivre la procédure indiquée pour le télécharger et l’installer selon la procédure indiquée.

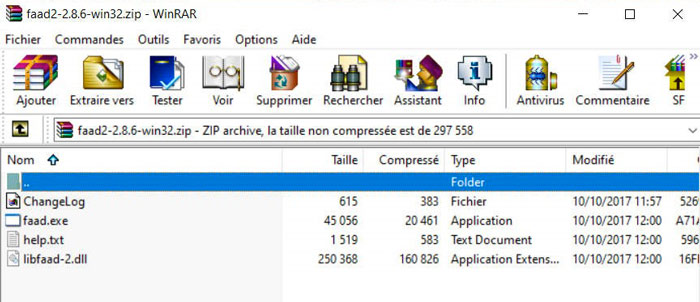

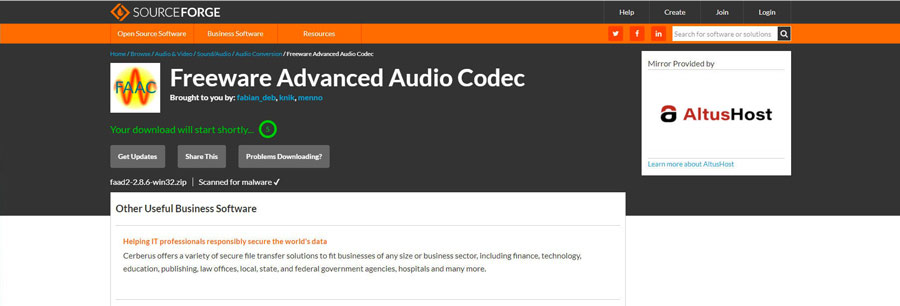

Téléchargement puis extraction du codec Faad2 (libfaad-2.dll)
Ceci, fait, ensuite après reboot de la machine, l’écoute peut commencer.

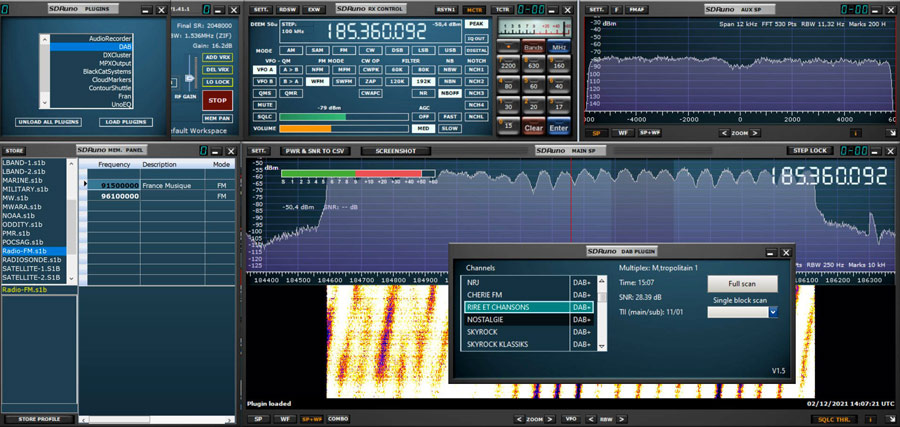

SDRUno – Écoute DAB+
En termes de ressource spectrale, le DAB+ fait usage de la bande de radiodiffusion dite bande III s’échelonnant entre 174 et 230 MHz et autrefois utilisée pour la télévision analogique. Harmonisée à l’échelle internationale, cette bande est découpée en Europe en 32 canaux de 1,75 MHz appelés « blocs », un bloc permettant la diffusion d’un multiplex de radio numérique composé au plus de 13 radios https://www.anfr.fr/toutes-les-actualites/actualites/essor-du-dab-en-france-lenjeu-de-la-coordination-des-frequences-aux-frontieres/

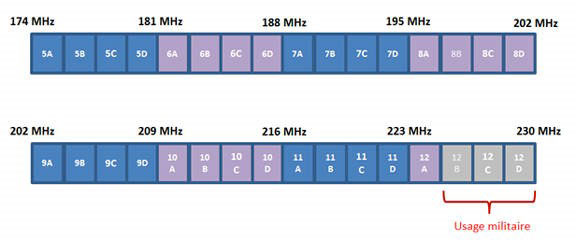

Fréquence DAB+ (source ANFR)
En France métropolitaine, il est à noter que l’usage des blocs 12B, 12C et 12D (224 à 230 MHz) reste affecté au ministère des Armées, conformément au tableau national de répartition des bandes de fréquences (TNRBF).
Retour sur quelques autres décodages
Plus sensible et équipé de meilleurs filtres, le pilotage du récepteur RSPdx avec SDRUno offre une bien meilleure écoute qu’avec notre clé RTL-SDR. Il faut dire aussi que le prix n’est pas le même. Voici ci-après quelques captures d’écran liées à des décodages déjà présentés.
POCSAG (SDRUno avec POC32 et SoRFmon)
Que ce soit dans l’environnement Windows ou Raspberry Pi, j’ai déjà longuement abordé le décodage des signaux POCSAG à l’aide de PDW, MultiPSK ou encore Multimon-ng. Pour les novices, POCSAG est sans doute le digimode le plus facile à décoder.
Pour eux, je rajoute donc ici deux autres logiciels simples à mettre en œuvre.
Le premier POC32 est téléchargeable depuis l’URL : https://www.baycom.de/software/products/poc32/. La dernière version date de 2018, c’est la V2.17 disponible sous forme d’un exécutable.

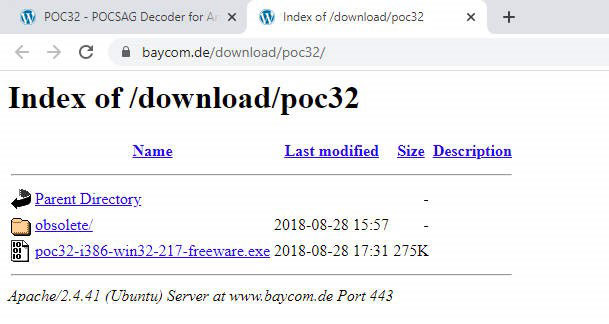

Téléchargement de POC32
Je n’ai pas eu, pour ma part à rechercher les dll parfois manquantes (mfc140.dll ou vcruntime140.dll), toutes deux déjà présentes dans mon répertoire C:WindowsSysWOW64.
L’installation ne pose aucun problème. Le choix du signal d’entrée se fait au travers du menu : Options/POCSAG/Propriétés/Hardware & Co.

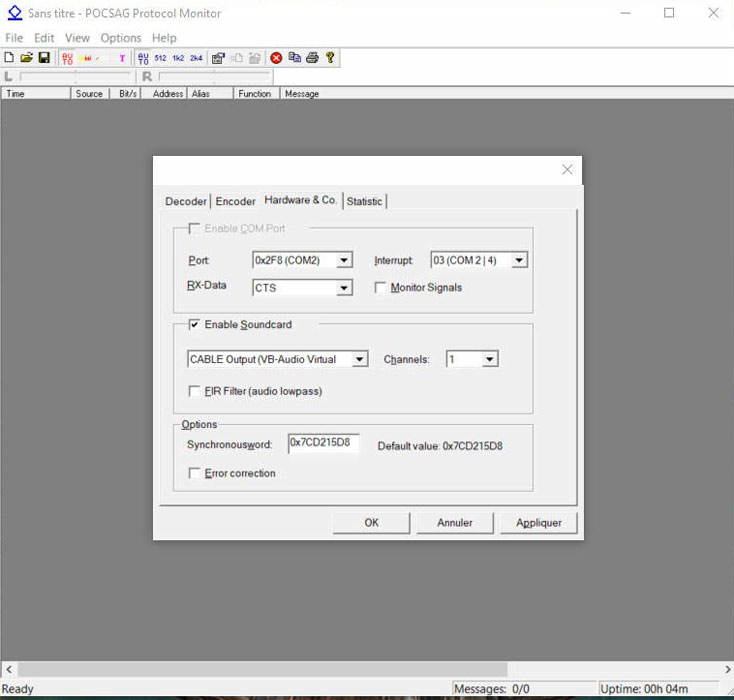

POC32 : écran de configuration
Une fois ce réglage effectué, avec SDRUno calé sur une fréquence correcte, le décodage peut commencer.

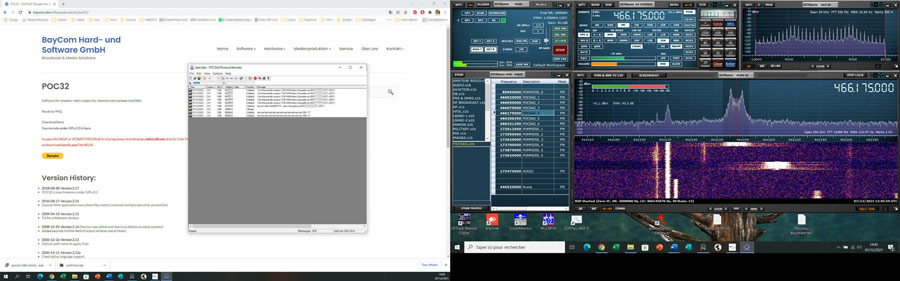

L’ensemble RSPdx/SDRUno/POC32 en fonctionnement
POC32 : fenêtre de décodage
Le second logiciel est SoRFmon. Il est disponible ici : http://www.dsp4swls.de/sorfmon/sorfmon.html

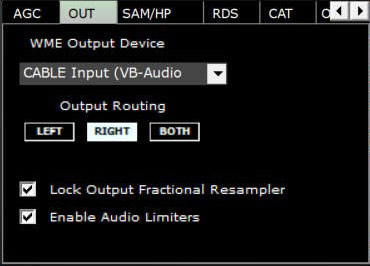

Une fois l’installation terminée, il m’a fallu modifier la configuration de SDRUno en changeant la redirection du signal audio sortant de LEFT à RIGHT.
Une fois cette correction faite, le décodage est immédiat.

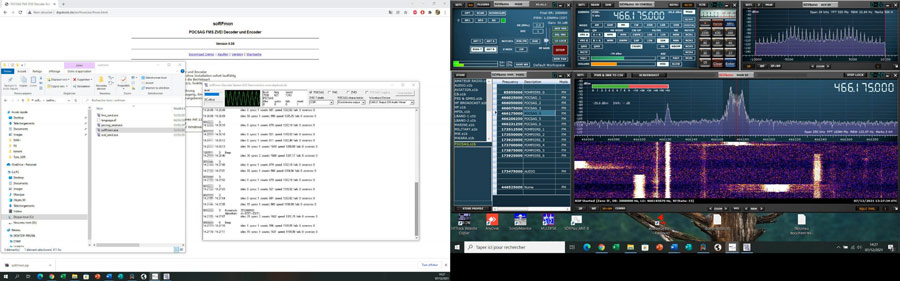

L’ensemble RSPdx/SDRUno/soRFmon en fonctionnement

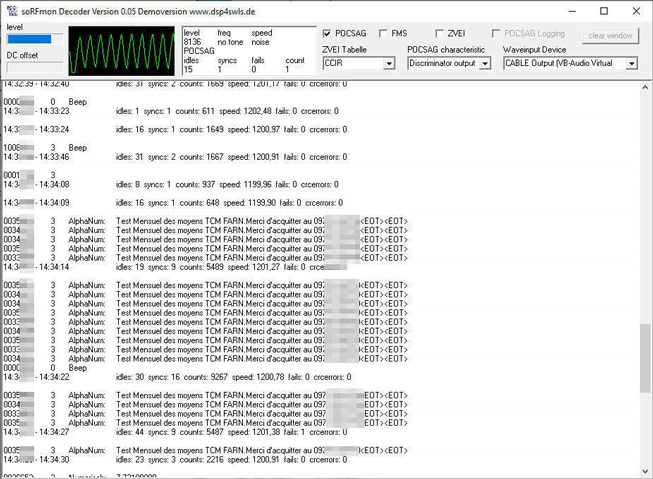

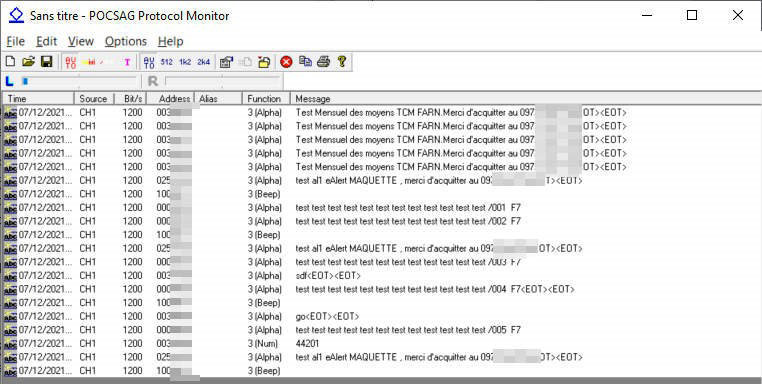

soRFmon : fenêtre de décodage
Réception RTTY 45 (MultiPSK seul)

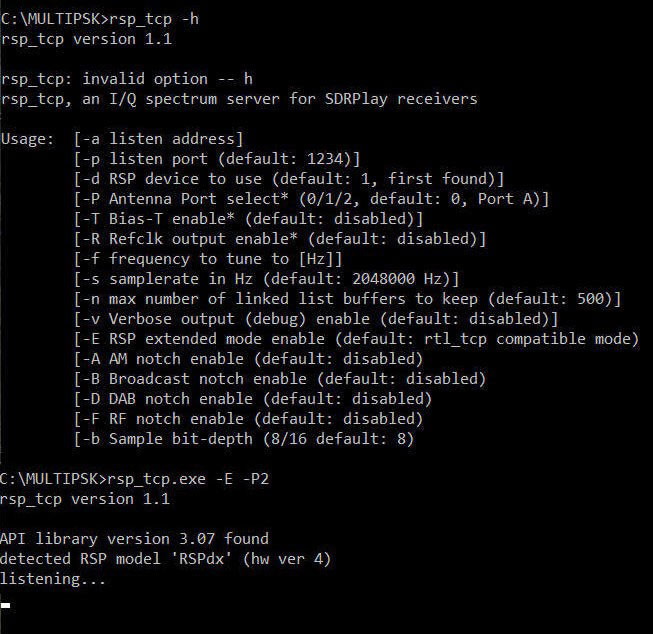

MultiPSK n’étant pas en fonctionnement, le lancement du batch SDRPlay_ANT_C.bat met notre récepteur à l’écoute, et en attente de sa prise en main. Après ouverture de MultiPSK, un clic sur SDRPlay le connecte via TCP/IP.

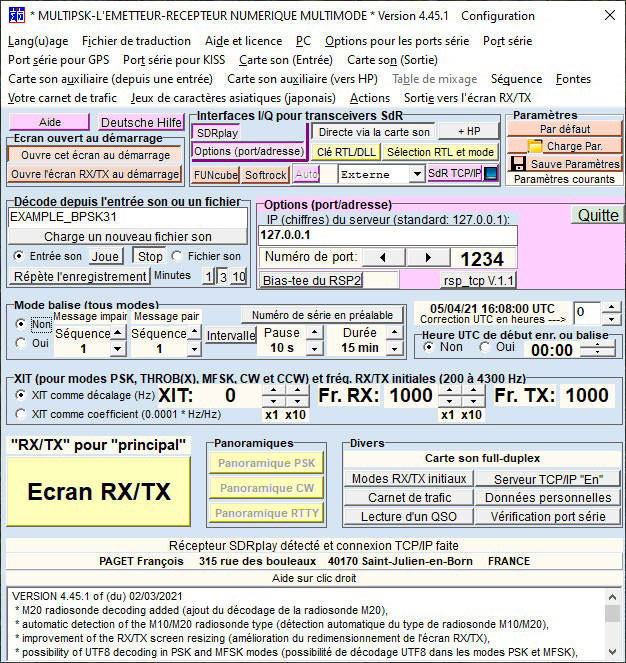

Prise en main par MultiPSK du récepteur RSPdx de SDRPlay

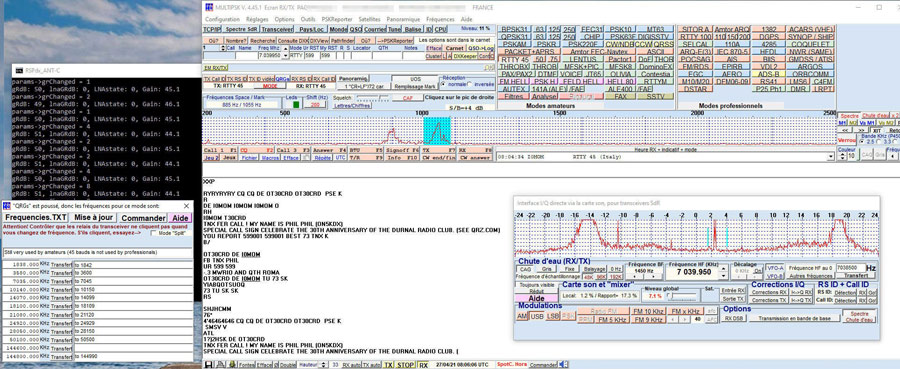

Une fois arrivé sur la fenêtre principale et après avoir choisi RTTY 45, le fenêtre QRGs propose les principales fréquences RTTY de la bande HF. Dans notre exemple, c’est celle des 40 m qui a été choisie. Après déplacement du curseur (fenêtre Interface I/Q directe), sur un pic de fréquence s’apparentant à du RTTY, des messages compréhensibles commencent à défiler dans la fenêtre principale.
MultiPSK et RSPdx – Réception RTTY 45
Réception RTTY 50 (MultiPSK seul)

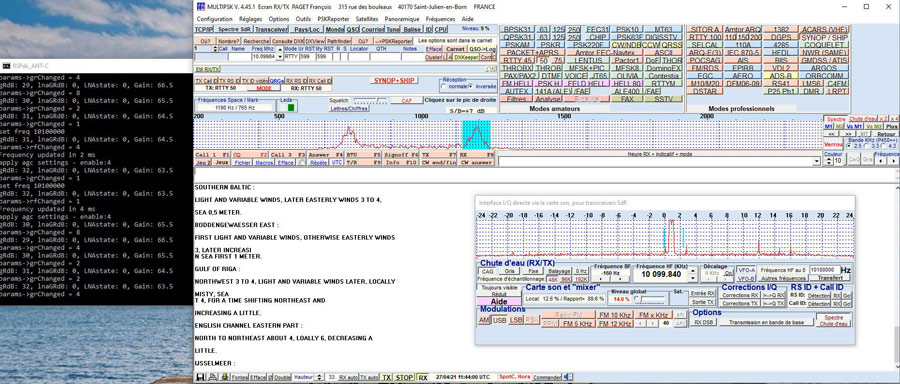

De même, mais cette fois-ci sur la bande HF de 30 m, la réception des signaux RTTY (réception inversée, shift de 425 Hz) en provenance du centre météorologique de Hambourg est très aisée.
MultiPSK et RSPdx – Réception RTTY 50
FT8 (SDRUno et WSJT-X)
La sortie audio de SDRUno (WME Output Device) de SDRUno est réglée sur CABLE Input. Output Routing sur LEFT. La réception est en mode USB, la bande passante est de 2800 Hz.
Au niveau de l’onglet Audio de WSJT-X (accessible depuis Files/Settings…), l’entrée son (Soundcard/Input) est sur CABLE Output, Left.

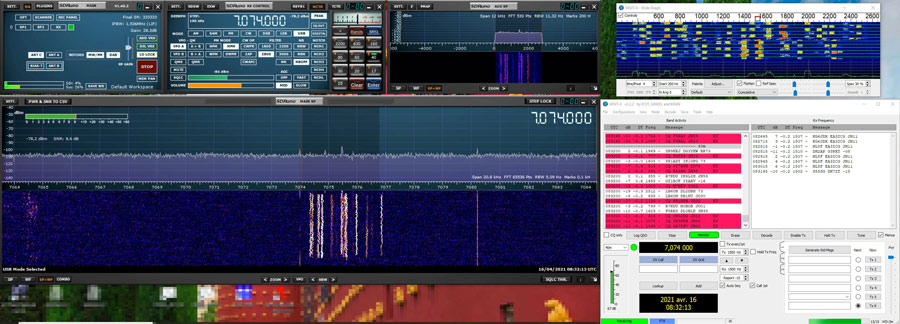

Décodage FT8 – SDRUno / RSPdx & WSJT-X

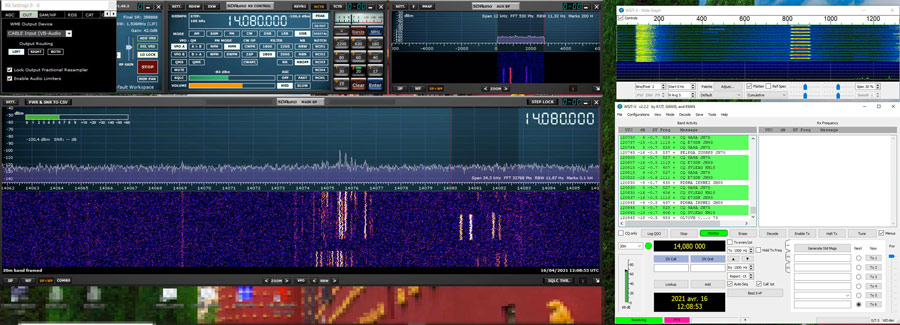

FT4 (SDRUno et WSJT-X)
Comme son grand frère le FT8, le FT4 utilise des trames de longueurs fixes, des messages structurés avec un format optimisés permettant de réaliser des QSOs d’une durée très courte, avec un fort niveau de correction d’erreurs. Il est 2,5 fois plus rapide que FT8 (pour mémoire : séquences de 12,64 secondes). Sur la bande des 20 mètres, cette période de temps plus courte est bien visible.
Décodage FT4 – SDRUno / RSPdx & WSJT-X
À suivre…

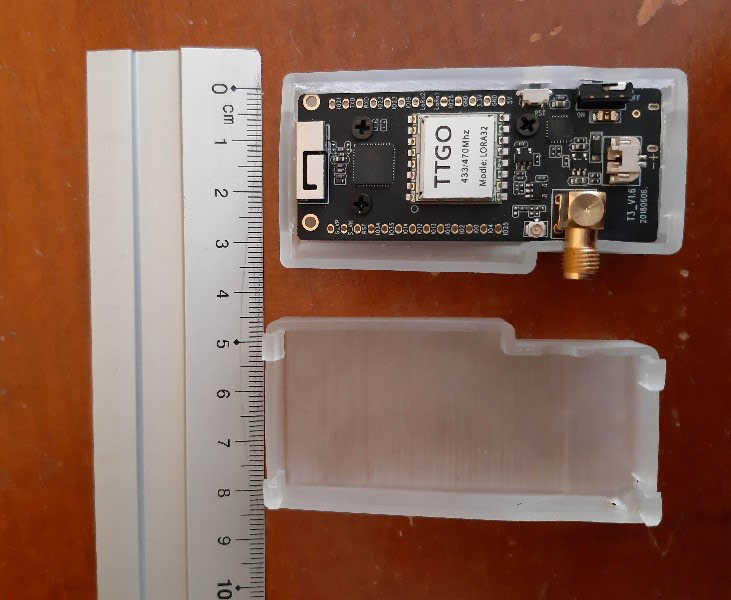

Le monde TTGO / MySondy Go
