Aujourd’hui pas 1, pas 2, mais 3 Récepteurs SDR.

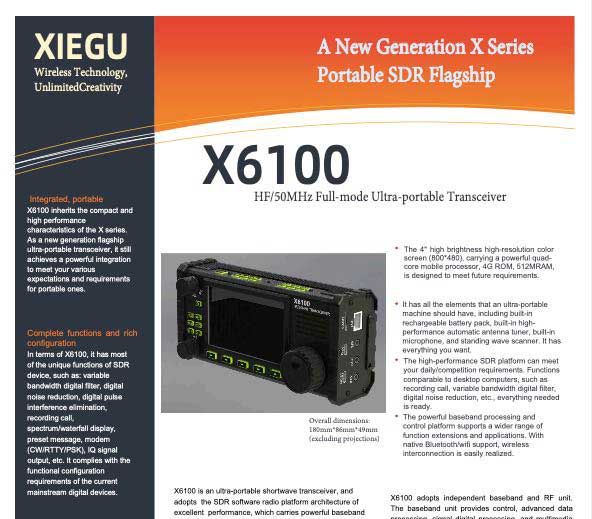

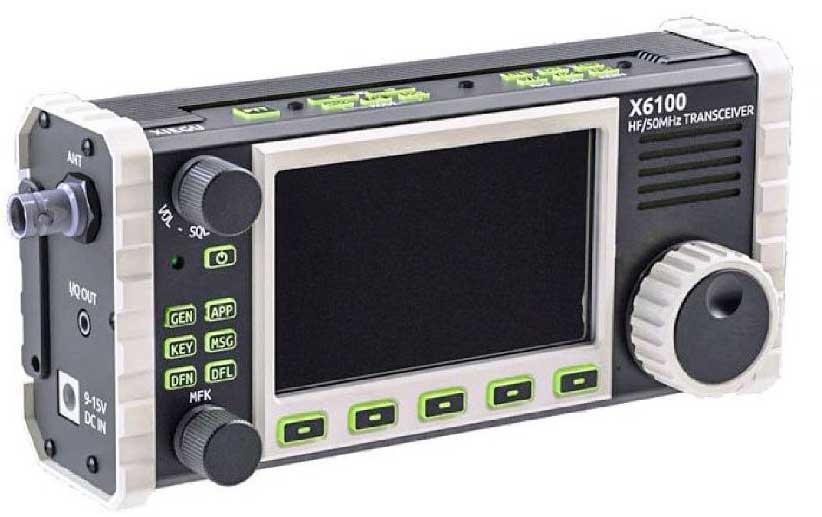

Le Xiegu X6100
Le Xiegu X6100 est un émetteur-récepteur portable HF et 6 mètres qui a fait beaucoup parler de lui à sa sortie. Voici ses caractéristiques.
Qu’est-ce que le X6100 ?
Si le Xiegu X5105 et le Xiegu GSOC avaient un bébé, il ressemblerait au X6100. Le X6100 est un émetteur-récepteur QRP-SDR complètement autonome tout comme le X5105.
Le X6100 arbore un écran tactile capacitif couleur haute résolution de 4 pouces et repose sur un processeur quad-core, une ROM 4G et 512 Mo de RAM.
Il fonctionne sur une distribution Linux embarquée, similaire à celle du GSOC. Le X6100 comprend un tuner d’antenne automatique interne (ATU) et une batterie lithium-ion rechargeable interne de 3500 mAh.
La puissance de sortie est de 5 watts sur batterie interne et de 10 watts lorsqu’il est connecté à une source d’alimentation externe.
Ses principales caractéristiques :
- Modes : USB/LSB (J3E), CW (A1A), FM (F3E), RTTY (F1B), AM (A3E)
- Réception : 0,5 MHz ~ 30 MHz, 50 MHz ~ 54 MHz
- Transmission : 1,8 ~ 2,0 MHz, 3,5 ~ 3,9 MHz, 5.3515 ~ 5.3665 MHz, 7.0 ~ 7,2 MHz, 10,1 ~ 10,15 MHz, 14.0 ~ 14,35 MHz, 18.068 ~ 18,168 MHz, 21.0 ~ 21,45 MHz, 24,89 ~ 24,99 MHz, 28.0 ~ 29,7 MHz, 50 ~ 54 MHz
- Plage de tension externe : 9.0~15.0VDC
- Compteur SWR intégré
- Saisie de la mémoire vocale et CW
- Modem intégré
- Fonctionnalité Bluetooth et WiFi native (connectivité clavier et souris faciles)
- Deux interfaces USB prenant en charge l’HÔTE et le PÉRIPHÉRIQUE
- TCXO standard à haute stabilité
- Taux d’échantillonnage 24 bits et large dynamique du front-end RF
- Châssis durci et boutons rétroéclairés
- Consommation de courant maximale en réception : 550 mA
Prix constaté au lancement : environ 549,99 $ ou 463,42 € (à vérifier, les tarifs ont évolué depuis).

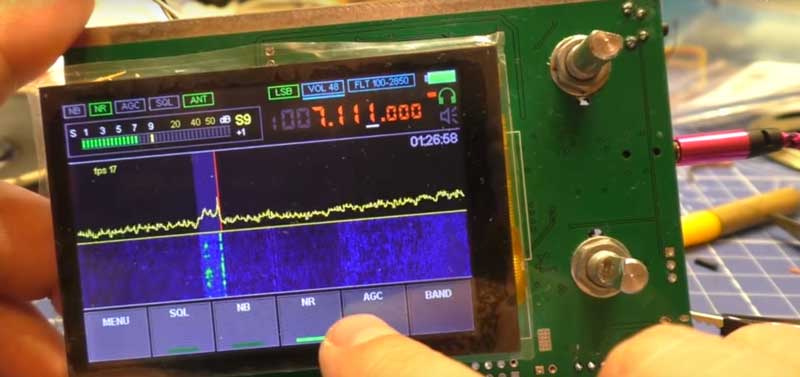

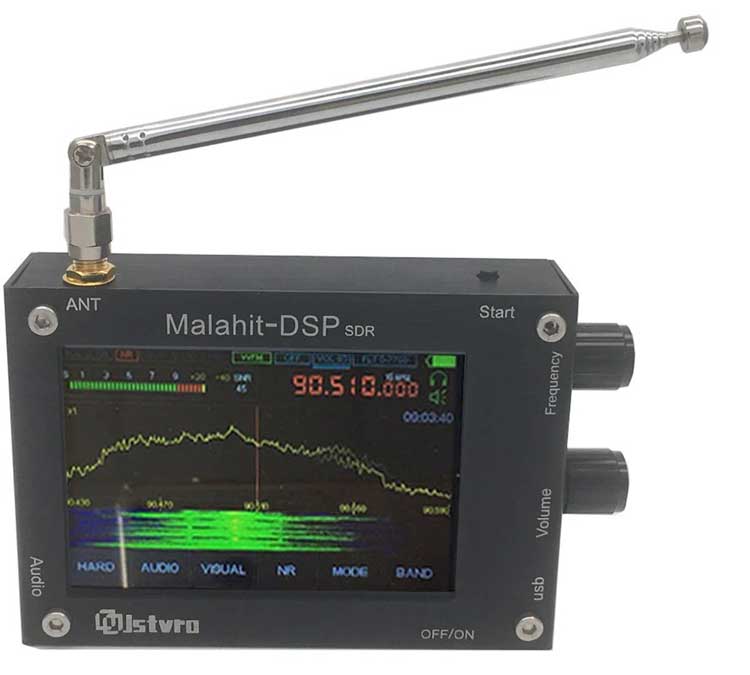

Le Malachite-DSP-SDR
Fabriqué en Russie et appelé « Malachite-DSP ». Le Malachite-DSP est un SDR portable « tout-en-un » qui se contrôle via un écran tactile et deux boutons de commande. Il couvre de 0,1 MHz à 1000 MHz avec une bande passante allant jusqu’à 160 kHz, et le logiciel personnalisé prend en charge tous les types de modulation courants. L’ensemble de l’appareil consomme 300 mA et est alimenté par une cellule Li-ion. Il est commercialisé comme un remplacement moderne de DEGEN et TECSUN, il vise donc plutôt le client d’écoute HF à ondes courtes (SWL).
À l’origine, la production était confidentielle, les achats se faisant en contactant RX9CIM, l’un des créateurs du projet, directement par e-mail. Depuis, une version commerciale V5 est apparue et est distribuée par des revendeurs européens (couverture étendue de 10 kHz à 250 MHz et de 400 MHz à 2 GHz sur cette version).
À partir de la liste des composants, on peut voir que ce SDR fonctionne sur la puce tuner MSI001, la même puce tuner que celle utilisée dans la gamme d’unités SDRplay. Cependant, contrairement aux unités SDRplay qui utilisent un ADC MSi2500 à large bande, le Malachite-DSP utilise une puce audio comme RF ADC. Cela fournit un CAN 16 bits, résultant en une plage dynamique élevée, mais au détriment de la bande passante disponible qui n’est que de 160 kHz. Un STM32H743VIT6 avec cœur ARM Cortex-M7 (480 MHz) exécute un logiciel DSP et GUI personnalisé. Le logiciel ne prend pas en charge le DRM, mais AM, WFM, NFM, LSB, USB sont tous pris en charge.
Le principal lieu d’information et de discussion sur le Malachite-DSP reste un fil de discussion de radio amateur russe. Le schéma, le logiciel et la nomenclature étant librement publiés, le projet est open source. Il existe aussi un groupe sur vk.com (le réseau social russe) où des discussions ont lieu.
Résumé des caractéristiques du produit :
- La radio fonctionne sur le principe du DTS — la fonction est déterminée par le logiciel chargé. Gamme de fréquences : selon version, de 50 kHz à 200 MHz (jusqu’à 2 GHz sur certaines versions).
- Tous les types de modulation analogique : AM, SSB, NFM, WFM.
- Largeur de filtre variable, suppresseur de bruit adaptatif, suppresseur de bruit de seuil (Noise Blanker), AGC, égaliseur.
- Puce « MSI001 » bon marché, mais entièrement fonctionnelle.
- Plage dynamique d’environ 82-85 dB selon la version.
- Écran tactile LCD de 3,5 pouces.
- Pilotable depuis un PC, avec boutons et écran tactile en local.
- Connexion à l’ordinateur via USB, transfert CAT, IQ et audio.
- Alimentation via interface externe USB-C ou batterie intégrée (3,7 V, jusqu’à 3800 mAh selon version), rechargeable en USB-C.
- Consommation : environ 300 mA au casque.
- Réception sur antenne télescopique intégrée ou antenne externe pour améliorer la réception HF.
Prix constaté à l’époque : 12 500 roubles (~195 USD, hors expédition internationale) pour l’appareil monté, ou 1100 roubles (~17 USD) pour le PCB seul. Ces tarifs concernaient le circuit d’achat direct en Russie — la version V5 est aujourd’hui disponible via des revendeurs européens à des prix différents. Comme toujours sur ce genre de circuit, reste prudent vis-à-vis des vendeurs non officiels.

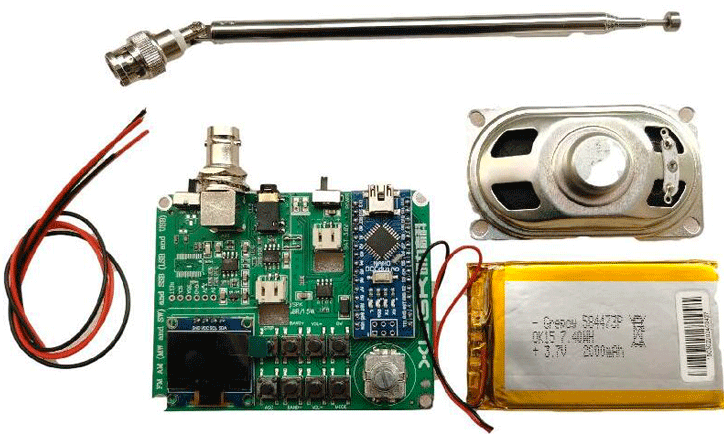

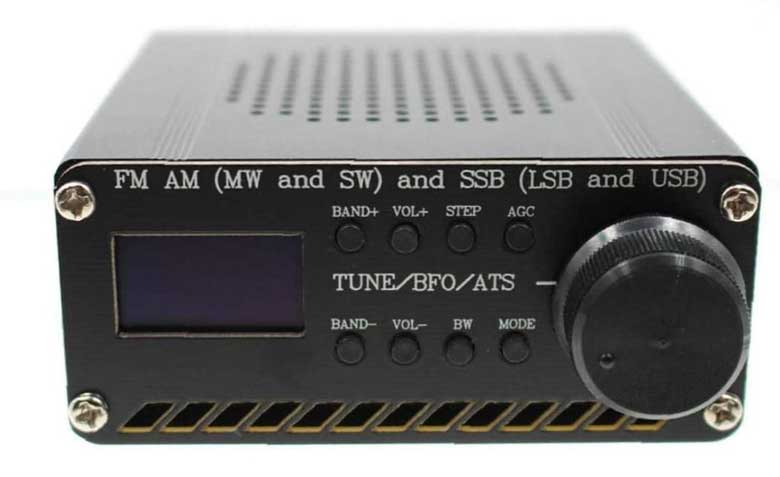

Le SI4732 Shentaotao
La radio est basée sur la puce DSP Silicon Labs Si4732 qui fournit la couverture de fréquence suivante :
- FM (64–108 MHz) avec RDS.
- AM/ondes moyennes (520–1710 kHz).
- Ondes courtes (couverture variable selon les versions du firmware, généralement jusqu’à 30 MHz).
- Ondes longues (153-279 kHz).
- Commutateur de pas de fréquence (1, 5 et 10 kHz)
- 22 bandes de radios commerciales et de radioamateur préconfigurées
Paramètres électriques :
- Batterie au lithium de 3,6 V.
- Charge en USB.
- Sortie audio casque de 3,5 mm.
- Sortie de 1W sur haut-parleur de 8 Ω
- Interface d’antenne en entrée BNC.
Le PCB conserve le package SI4735 ; les utilisateurs peuvent remplacer la puce eux-mêmes, le logiciel restant compatible.
Soyons honnêtes : même si le prix est attractif, la qualité est-elle au rendez-vous pour un passionné ? Ces radios fabriquées à bas coût n’ont généralement pas la sensibilité, la sélectivité, le bruit de fond maîtrisé et les fonctionnalités qu’un SWL exigeant rechercherait. Un peu de scepticisme reste de mise.
La gamme de fréquences est adéquate et les puces Silicon Labs sont un produit de qualité, mais répondra-t-il à tes attentes ? Comment se compare-t-il, par exemple, à un XHDATA D-808 ou un Tecsun PL-330 ? Est-il sensible avec l’antenne fouet fournie ? Génère-t-il du bruit interne ?
Le succès de cette radio et les performances obtenues avec le circuit Si473x ne sont pas dus à la bibliothèque GitHub ou au code Arduino utilisé, mais au travail de l’équipe de programmeurs, ingénieurs et développeurs de Silicon Labs qui a conçu ce circuit intégré et le patch SSB. Toute radio assemblée autour du Si473x fonctionnera correctement.
Disponible chez AliExpress ou totalement monté chez Amazon — vérifie les prix actuels avant achat, ils ont pu évoluer depuis la rédaction de cet article.
