Brick SDR (Anan 10e mod) : L’émetteur-récepteur HF distant pour les radioamateurs

Table des matières

• Introduction : Le Brick SDR, une nouvelle brique dans l’univers de la radio logicielle
• Genèse et Philosophie : L’ADN Communautaire du Brick SDR
• Analyse Technique Détaillée : Au Cœur de la Brique
  • Architecture et Traitement du Signal (DUC/DDC)
  • Spécifications Clés et Performances
  • Connectivité et Intégration Externe
• Le Brick SDR en Pratique : Installation, Logiciels et Utilisation
  • L’écosystème Logiciel OpenHPSDR
  • Guide de Démarrage avec Thetis
  • Fonctionnalités Avancées et Opération
• Positionnement sur le Marché : Le Brick SDR face à ses Concurrents
  • Brick SDR vs. ANAN-10E (Revised)
  • Brick SDR vs. Hermes-Lite 2 (HL2)
  • Brick SDR vs. Émetteurs-récepteurs Traditionnels (Icom, Yaesu, Kenwood)
• Conclusion : Le Brick SDR, le Chaînon Manquant ?

Introduction : Le Brick SDR, une nouvelle brique dans l’univers de la radio logicielle

Le monde du radioamateurisme a connu une transformation profonde au cours des deux dernières décennies. La radio logicielle, ou SDR (Software Defined Radio), a déplacé le paradigme, faisant évoluer les imposantes « boîtes à boutons » ; traditionnelles, où chaque fonction était câblée en dur, vers des systèmes d’une flexibilité sans précédent. Dans cette nouvelle ère, le traitement du signal n’est plus l’apanage de circuits analogiques complexes, mais est confié à la puissance de calcul d’un ordinateur ou d’un processeur dédié. Cette révolution a ouvert la porte à des performances et des fonctionnalités autrefois inaccessibles, démocratisant des technologies de pointe pour la communauté.

Au cœur de cette effervescence, des projets communautaires et open source ont fleuri, proposant des alternatives innovantes aux équipements commerciaux. C’est dans ce contexte qu’émerge le Brick SDR, un émetteur-récepteur qui incarne parfaitement cet esprit d’innovation. Compact, performant et conçu par des passionnés pour des passionnés, il ne s’agit pas simplement d’un autre appareil sur le marché, mais de l’aboutissement d’une démarche collaborative visant à surmonter les limites des générations précédentes.

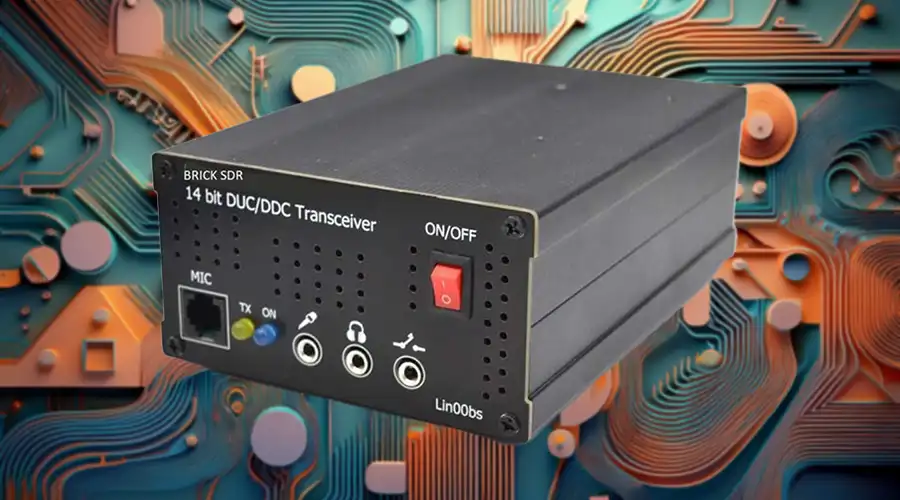

Le Brick SDR se définit comme un émetteur-récepteur pour les bandes HF et 6 mètres, fonctionnant sur une architecture de traitement numérique direct du signal, connue sous le nom de DUC/DDC (Direct Up/Down Conversion). Il s’appuie sur la plateforme matérielle et logicielle ouverte OpenHPSDR (High Performance Software Defined Radio), qui a également servi de base à la célèbre série ANAN d’Apache Labs. Plus précisément, le Brick SDR est considéré comme une modification et une modernisation du concept de l’ANAN-10E, un appareil qui a marqué son temps mais dont la production a été affectée par l’obsolescence de certains composants. Le Brick SDR reprend cette filiation prestigieuse en l’adaptant aux réalités technologiques et à la disponibilité des composants d’aujourd’hui.

Cet article propose une analyse complète et approfondie du Brick SDR. Nous plongerons dans sa genèse pour comprendre la philosophie qui l’anime. Nous disséquerons ses caractéristiques techniques pour évaluer ses performances. Nous explorerons sa mise en œuvre pratique, des logiciels de contrôle à son utilisation en modes numérique et à distance. Enfin, nous le positionnerons face à ses concurrents directs, qu’ils soient issus du monde open source ou des fabricants traditionnels, afin de déterminer sa place unique dans l’écosystème radioamateur actuel.

Genèse et Philosophie : L’ADN Communautaire du Brick SDR

Pour comprendre l’essence du Brick SDR, il est indispensable de remonter à ses origines. Il n’est pas né dans le bureau d’études d’une grande entreprise, mais de la convergence d’un besoin, d’une inspiration et de la force collaborative de la communauté radioamateur. Sa création est une réponse directe aux défis posés par l’évolution rapide de la technologie et la nature même des projets open source.

Le point de départ fut un constat partagé par de nombreux amateurs de SDR au début des années 2020 : l’obsolescence programmée, non par volonté commerciale, mais par la réalité du marché des composants électroniques. Des projets SDR très respectés comme l’Hermes original ou l’ANAN-10E, bien que performants, devenaient de plus en plus difficiles à produire ou à réparer. La raison ? Des composants clés, notamment certains modèles de FPGA (Field-Programmable Gate Array) et de convertisseurs analogique-numérique (ADC), n’étaient tout simplement plus fabriqués ou disponibles. Comme le souligne un article de Linoobs, « ces appareils sont devenus assez obsolètes et certains composants comme les FPGA, les ADC ne sont tout simplement plus disponibles ». Cette situation laissait un vide : une demande pour un SDR performant basé sur OpenHPSDR, mais une offre limitée par des contraintes matérielles.

L’inspiration est venue d’une initiative individuelle, celle du radioamateur Sergey (EU1SW). Face à cette pénurie, il a adopté une approche modulaire en assemblant un émetteur-récepteur fonctionnel à partir de plusieurs cartes de développement distinctes achetées sur des plateformes comme AliExpress. Chaque carte gérait une fonction spécifique : réception, émission, logique, réseau, etc. Cette solution, bien que complexe à répliquer, a servi de preuve de concept. Elle a démontré qu’il était possible de construire un transceiver moderne en contournant les composants obsolètes. C’est en voyant cette réalisation que l’idée du Brick SDR a germé : « Quand j’ai vu une telle solution, j’ai immédiatement voulu développer une seule carte de circuit imprimé, sur laquelle tous les éléments nécessaires seraient situés », explique le concepteur sur le blog de Linoobs.

La vision était donc claire : créer une solution intégrée. L’objectif était de concevoir une carte unique qui regrouperait tous les éléments essentiels d’un transceiver SDR moderne : le chemin de réception, le chemin de transmission, les filtres, et même un amplificateur de puissance. Le tout devait être réalisé avec des composants modernes, facilement disponibles et performants, pour garantir la pérennité et la fabricabilité du projet. Le projet visait à offrir « tout ce qui est le plus nécessaire pour un radioamateur en HF dans les gammes de 160 à 6 m » .

La philosophie du Brick SDR est née d’une contrainte : l’obsolescence des anciens designs. Elle a transformé ce défi en une opportunité de créer une plateforme plus intégrée, plus robuste et plus moderne, en s’appuyant sur l’ingéniosité de la communauté.

Le nom « Brick » (brique en anglais) n’a pas été choisi au hasard. Il fait directement référence à l’apparence de l’appareil, logé dans un boîtier en aluminium extrudé de 150x105x55 mm. Ce design, qui peut sembler austère, est en réalité un choix délibéré qui reflète la philosophie du projet. La « brique » symbolise la robustesse, la fiabilité et une conception sans fioritures, entièrement axée sur la performance. Le boîtier en aluminium massif n’est pas seulement esthétique ; il joue un rôle crucial dans la dissipation thermique de l’amplificateur de puissance intégré, assurant un fonctionnement stable même lors d’une utilisation continue. C’est une « boîte noire » fonctionnelle, où chaque élément a sa place pour une efficacité maximale.

Enfin, le Brick SDR est l’illustration parfaite de la collaboration au sein de la communauté open source. Le projet repose sur deux piliers : Sergey (EU1SW), qui a adapté et modifié le firmware (ou « gateware ») basé sur le code original d’Hermes, et Anton Kolomiytsev (Linoobs), qui a conçu le matériel, c’est-à-dire la carte de circuit imprimé (PCB) et l’intégration physique. Cette synergie entre le logiciel et le matériel, partagée ouvertement, est l’ADN du projet et la clé de son succès et de son évolution continue, comme en témoigne l’arrivée d’une seconde version, le Brick2 SDR. Le support n’est pas assuré par une entreprise, mais par la communauté elle-même, principalement via des groupes sur les réseaux sociaux comme le groupe Facebook « BRICK SDR ie. Hermes EU1SW & LinOObs ».

Analyse Technique Détaillée : Au Cœur de la Brique

Au-delà de sa philosophie communautaire, le Brick SDR se distingue par une architecture matérielle soignée et des choix techniques pertinents qui le placent dans le peloton de tête des transceivers SDR de sa catégorie. Examinons en détail les composants et les technologies qui lui confèrent ses performances.

Architecture et Traitement du Signal (DUC/DDC)

Le Brick SDR est un pur produit de l’;architecture à échantillonnage direct, également connue sous le nom de DUC/DDC (Direct Up/Down Conversion). Contrairement aux radios superhétérodynes traditionnelles qui convertissent les signaux RF en une ou plusieurs fréquences intermédiaires (FI) avant la démodulation, une radio DDC numérise directement une large portion du spectre RF.

• En réception (DDC – Direct Down Conversion) : Le signal provenant de l’antenne, après avoir été filtré et pré-amplifié, est directement envoyé à un convertisseur analogique-numérique (ADC) à haute vitesse. Toutes les opérations de filtrage fin, de démodulation et de traitement sont ensuite effectuées de manière logicielle dans le domaine numérique par le FPGA et l’ordinateur.
• En émission (DUC – Direct Up Conversion) : Le processus est inversé. Le signal audio est numérisé, traité et modulé numériquement dans le FPGA pour créer un signal I/Q numérique à la fréquence désirée. Ce signal est ensuite converti en analogique par un convertisseur numérique-analogique (DAC) avant d’être filtré et amplifié.

Cette approche offre des avantages considérables : une réjection d’image quasi parfaite (>110 dB selon les spécifications de l’ANAN-10E sur lequel il est basé), une flexibilité totale des largeurs de filtres (« brickwall filters »), et l’absence des artefacts et produits de mélange souvent associés aux étages de conversion multiples.

ADC et DAC 14 bits : La clé de la dynamique

Le cœur de la performance en réception d’un SDR à échantillonnage direct réside dans son ADC. Le Brick SDR utilise un ADC de 14 bits, un choix qui le distingue de nombreux concurrents. La résolution en bits de l’ADC détermine la plage dynamique de l’appareil, c’;est-à-dire sa capacité à recevoir simultanément des signaux très faibles en présence de signaux très forts sans être surchargé. Chaque bit supplémentaire double le nombre de niveaux de quantification, ce qui se traduit par une amélioration théorique de 6 dB de la plage dynamique. Le passage d’un ADC 12 bits (comme celui du Hermes-Lite 2) à un ADC 14 bits représente ainsi une amélioration significative de la plage dynamique, estimée à environ 12 dB. Cette caractéristique est cruciale dans les environnements RF encombrés, comme les bandes HF lors de contests. De même, un DAC de 14 bits est utilisé pour la transmission, assurant une grande pureté du signal généré avant même l’amplification.

Le rôle du FPGA : Le cerveau numérique

Le FPGA (Field-Programmable Gate Array) est le véritable chef d’orchestre du Brick SDR. Cette puce programmable gère en temps réel les flux de données massifs entre l’ADC/DAC et l’interface réseau Ethernet. C’est lui qui exécute les premières étapes du traitement du signal numérique. Une particularité intéressante du design du Brick SDR est sa flexibilité quant au FPGA utilisé. La carte a été conçue pour accepter plusieurs modèles de la famille Cyclone IV d’Intel (anciennement Altera), ce qui a un impact direct sur les fonctionnalités disponibles, comme détaillé dans la documentation du projet Hermes-Lite by EU1SW :

• EP4CE10E22 : Version de base, offrant un seul récepteur et une largeur de panorama fixe à 384 kHz.
• EP4CE15E22 : Version intermédiaire, avec un seul récepteur mais une largeur de panorama ajustable (de 48 à 384 kHz) et un manipulateur iambique intégré.
• EP4CE22E22 : Version la plus complète, qui débloque deux récepteurs indépendants, une largeur de panorama ajustable, le manipulateur iambique et la fonctionnalité Pure Signal.

Cette modularité logicielle, permise par le matériel, montre la flexibilité inhérente au projet, permettant d’adapter les capacités de l’appareil à ses besoins ou à la disponibilité des puces.

Spécifications Clés et Performances

Le Brick SDR n’est pas seulement une prouesse d’intégration, il affiche également des spécifications solides qui le rendent très compétitif.

• Couverture et Puissance : L’appareil couvre en continu de 100 kHz à environ 55-61 MHz (selon la version), englobant toutes les bandes radioamateurs de 160m à 6m. Son atout majeur est son amplificateur de puissance intégré. La première version (Brick SDR) délivre jusqu’;à 20-25 Watts, tandis que le Brick2 SDR est spécifié pour 10-15 Watts. Cette puissance, obtenue grâce à un amplificateur push-pull utilisant une paire de transistors MOSFET RD16HHF, est bien supérieure à la puissance QRP (5W) de nombreux autres SDR de sa gamme de prix. Elle est suffisante pour une utilisation confortable en SSB ou pour piloter efficacement un amplificateur externe.
• Récepteurs : Avec le FPGA adéquat, le Brick SDR offre deux récepteurs entièrement indépendants. Cela permet des opérations en « split » complexes (émission et réception sur des fréquences différentes), la surveillance d’une bande tout en opérant sur une autre, ou des techniques avancées de réception en diversité pour réduire le fading.
• Filtrage et Pré-amplification : Le signal d’entrée est soigneusement conditionné. Le Brick SDR intègre des filtres passe-bande (BPF) pour les principales bandes amateurs, des filtres passe-bas (LPF) en émission, un préamplificateur (LNA) commutable (+15 dB ou +20 dB selon la version) pour les signaux faibles, et un atténuateur (ATT) pour les signaux forts (-10 dB ou par pas de 0 à 30 dB pour le Brick2).
• Fonction « Pure Signal » : C’est l’une des fonctionnalités les plus remarquables. Le « Pure Signal » est le nom commercial de la technologie de pré-distorsion adaptative développée pour la plateforme OpenHPSDR. Elle consiste à échantillonner une petite partie du signal de sortie de l’amplificateur, à analyser sa distorsion, et à appliquer une correction inverse au signal avant qu’il n’entre dans l’amplificateur. Le résultat est un signal d’une propreté spectrale exceptionnelle, avec des produits d’intermodulation (IMD) très faibles. Cette fonction, souvent réservée à des équipements haut de gamme, est disponible « out of the box » sur le Brick SDR (avec le bon FPGA), lui conférant une qualité de transmission de premier ordre.

Connectivité et Intégration Externe

La conception du Brick SDR a été pensée pour une intégration simple et logique dans une station radioamateur, qu’elle soit locale ou distante.

La disposition des connecteurs est ergonomique. Le panneau avant regroupe les éléments de manipulation courante : interrupteur d’alimentation, prises microphone et casque. Le panneau arrière, quant à lui, concentre les connexions « fixes » : l’alimentation 13.8V DC, le connecteur d’antenne, et les deux ports qui font la force du système : le port Ethernet et le connecteur d’accessoires (ACC).

Focus sur le connecteur ACC : Le couteau suisse du pilotage

Le connecteur d’accessoires (généralement un port DB-9) est particulièrement polyvalent et conçu pour piloter une grande variété d’amplificateurs de puissance externes et d’autres périphériques. Il supporte plusieurs modes de communication, ce qui garantit une compatibilité étendue :

• BCD (Binary-Coded Decimal) : Un standard de communication de bande utilisé par de nombreux fabricants comme Yaesu et Elecraft. Le Brick SDR peut envoyer un code BCD qui indique à l’amplificateur sur quelle bande il émet, permettant un changement de bande automatique.
• Tension de bande (Band Voltage) : Une autre méthode populaire où une tension spécifique est envoyée pour chaque bande. C’est le mode de fonctionnement d’amplificateurs comme le Xiegu XPA125B.
• Interface série : Le Brick2 SDR mentionne également une interface série (niveau TTL 3.3V) pour le contrôle d’amplificateurs comme le Hardrock-50.
• Sorties collecteur ouvert : Des sorties simples pour la commutation PTT (Push-To-Talk) ou d’autres relais.

Cette flexibilité fait du Brick SDR un excellent « driver » pour une station de plus grande puissance, capable de s’interfacer avec la plupart des amplificateurs du marché.

Connectivité réseau : La porte vers l’opération à distance

Le port Ethernet est sans doute l’élément le plus transformateur du Brick SDR. En utilisant le protocole TCP/IP, il permet de séparer physiquement la radio de l’opérateur. Toutes les données (spectre, audio, commandes) transitent par le réseau local. Cela ouvre la voie à l’opération à distance (remote), une pratique de plus en plus populaire. L’opérateur peut ainsi installer le Brick SDR directement au pied de l’antenne, dans un grenier ou un abri de jardin, loin des sources de bruit électromagnétique (QRM) de la maison (ordinateurs, alimentations à découpage, etc.), tout en le contrôlant depuis le confort de son « shack » via un simple câble Ethernet.

Le Brick SDR en Pratique : Installation, Logiciels et Utilisation

Un matériel performant n’est rien sans un logiciel capable de l’exploiter pleinement. Le Brick SDR, en tant que membre de la famille OpenHPSDR, bénéficie d’un écosystème logiciel mature et puissant qui constitue l’une de ses plus grandes forces.

L’écosystème Logiciel OpenHPSDR

Le Brick SDR est compatible avec tous les logiciels qui supportent le protocole de communication OpenHPSDR (Protocol 1 pour la première version, avec une compatibilité Protocol 2 pour le Brick2). Cela offre un large choix à l’utilisateur, chaque programme ayant sa propre philosophie et ses propres points forts. Parmi les plus populaires, on trouve :

• Thetis : Largement considéré comme le logiciel le plus abouti et le plus activement développé pour la plateforme. Il est directement dérivé de PowerSDR mRX et est recommandé par les concepteurs du Brick SDR. Il offre une interface riche, une grande stabilité et l’accès à toutes les fonctionnalités avancées comme Pure Signal.
• PowerSDR mRX : Le logiciel « ;historique » dont Thetis est issu. Certains utilisateurs le préfèrent pour sa stabilité éprouvée et son interface familière.
• SDR Console : Un logiciel très populaire et polyvalent, connu pour ses excellentes capacités de réception et son interface personnalisable.
• Quisk : Un programme open source multiplateforme (Linux, Mac, Windows), apprécié pour sa légèreté et sa flexibilité.

Bien que le choix soit ouvert, la documentation du Brick SDR met clairement en avant Thetis comme étant « probablement le plus élaboré actuellement ». C’est donc sur ce logiciel que nous allons nous concentrer pour le guide de démarrage.

Guide de Démarrage avec Thetis

L’un des avantages de l’architecture réseau du Brick SDR est la simplicité de son installation initiale, qui s’apparente plus à la connexion d’un périphérique réseau qu’à l’installation de drivers complexes.

1. Installation physique : Les étapes sont minimales. Il suffit de connecter le Brick SDR à une alimentation 13.8V, de brancher une antenne, et de le relier à votre routeur ou switch réseau local avec un câble Ethernet.
2. Installation logicielle : Téléchargez et installez la dernière version de Thetis sur votre ordinateur. Aucune installation de driver spécifique n’est nécessaire pour la communication avec la radio.
3. Configuration initiale : Au premier lancement de Thetis, allez dans le menu de configuration (Setup). Le logiciel va scanner le réseau pour trouver les radios compatibles. Le Brick SDR devrait apparaître. Dans la configuration, il faut le sélectionner et le définir comme un appareil de type « ;HERMES » ou « Hermes-Lite ». Une étape cruciale, mentionnée dans la documentation, est de cocher la case « Apollo ». Cette option active des fonctionnalités de contrôle supplémentaires nécessaires pour que Thetis puisse afficher correctement la puissance de sortie (PWR) et le rapport d’ondes stationnaires (SWR) mesurés par le Brick SDR.
4. Prise en main : Une fois la configuration sauvegardée, Thetis est prêt à fonctionner. L’interface peut sembler dense au premier abord, mais les éléments principaux sont intuitifs pour quiconque a déjà vu un SDR : le panadapter affiche le spectre en temps réel, la cascade (waterfall) montre l’historique de l’activité sur la bande, et les commandes de fréquence, de mode et de filtrage permettent de se caler sur un signal et de l’écouter.

Fonctionnalités Avancées et Opération

Opération à distance (Remote) : La liberté par Ethernet

Comme mentionné précédemment, la connexion Ethernet est la clé de l’opération à distance. Dans sa forme la plus simple (au sein du réseau local), elle permet de déporter la radio pour améliorer la qualité de réception. Mais il est également possible de contrôler le Brick SDR depuis n’importe où dans le monde via Internet. Cela nécessite une configuration réseau plus avancée (redirection de ports sur le routeur, VPN, etc.), mais une fois en place, elle offre une flexibilité totale. Vous pouvez opérer votre station depuis votre lieu de vacances ou lors d’un déplacement professionnel, avec des performances quasi identiques à une opération locale.

Modes Numériques (FT8, etc.) : L’intégration logicielle

Le Brick SDR est parfaitement adapté aux modes numériques qui dominent l’;activité HF aujourd’hui, comme le FT8. La configuration se fait entièrement au niveau logiciel, sans câbles physiques entre la radio et l’ordinateur.

• Câbles Audio Virtuels (VAC) : Il faut installer un logiciel de câbles audio virtuels (comme VB-CABLE ou Virtual Audio Cable). Ce logiciel crée des périphériques audio virtuels qui permettent de router le son entre Thetis et le logiciel de mode numérique (par exemple, WSJT-X pour le FT8).
• Configuration : Dans Thetis, on configure la sortie audio pour qu’elle soit envoyée vers l’entrée du VAC. Dans WSJT-X, on configure l’entrée audio pour qu’elle écoute cette même sortie du VAC (et inversement pour la transmission).
• Contrôle PTT et fréquence : Le contrôle de l’émission (PTT) et de la fréquence se fait via des ports COM virtuels, qui permettent à WSJT-X de communiquer directement avec Thetis.

Une fois configuré, le système est transparent et très efficace. L’opérateur peut profiter de la visualisation du panadapter de Thetis pour repérer les zones libres tout en utilisant l’interface de WSJT-X pour effectuer des contacts.

Troubleshooting et communauté : La force du collectif

Étant un projet communautaire, le Brick SDR ne dispose pas d’un service après-vente traditionnel. Le support est assuré par la communauté elle-même. C’est une ressource extrêmement réactive et compétente. Les principaux canaux pour obtenir de l’aide, partager des expériences ou poser des questions sont :

• Le groupe Facebook « BRICK SDR ie. Hermes EU1SW & LinOObs », qui est le point de rencontre central des utilisateurs et des développeurs.
• Un canal sur l’application de messagerie Telegram, mentionné sur le site du revendeur Kits and Parts, pour un support plus direct.

Le revendeur estime que « plus de 90% des problèmes sont causés par l’utilisation et peuvent être résolus par la communauté ». Cela souligne l’importance pour le nouvel utilisateur de s’immerger dans cet écosystème collaboratif, qui est la véritable notice d’utilisation vivante du Brick SDR.

Positionnement sur le Marché : Le Brick SDR face à ses Concurrents

Le Brick SDR n’opère pas en vase clos. Il s’insère dans un marché riche et compétitif. Pour bien cerner sa valeur, il est essentiel de le comparer à ses alternatives directes, qu’elles partagent son ADN open source ou qu’elles proviennent des grands noms de l’industrie.

Brick SDR vs. ANAN-10E (Revised)

La comparaison avec l’ANAN-10E est la plus naturelle, le Brick SDR étant présenté comme une « modification » de celui-ci.

• Points communs : Les deux appareils partagent la même base philosophique : la plateforme OpenHPSDR. Ils offrent des performances de réception très similaires, avec un ADC 14 bits et la capacité de gérer deux récepteurs indépendants. Ils sont tous deux pilotés par les mêmes logiciels, principalement Thetis.
• Différences : La principale différence réside dans leur nature. L’ANAN-10E est (ou était) un produit commercial fabriqué en Inde par Apache Labs, avec une histoire de disponibilité fluctuante et des critiques parfois mitigées sur le contrôle qualité . Le Brick SDR est un projet communautaire européen (Ukraine/Allemagne), conçu avec des composants modernes et plus facilement disponibles. Surtout, le Brick SDR intègre un amplificateur de 15-25W dans un boîtier compact, alors que l’ANAN-10E original offrait une puissance de 10-15W. Le Brick SDR représente une solution plus moderne, intégrée et souvent plus accessible.

Brick SDR vs. Hermes-Lite 2 (HL2)

C’est sans doute la confrontation la plus pertinente pour de nombreux acheteurs potentiels dans le monde du SDR open source.

• Avantages du Brick SDR : Le Brick SDR se positionne clairement un cran au-dessus du HL2 sur plusieurs points techniques cruciaux.
  1. Puissance de sortie : C’est l’avantage le plus évident. Avec 15-25W intégrés, le Brick est un transceiver complet, prêt à l’emploi. Le HL2, avec ses ~5W, est un appareil QRP qui nécessite presque toujours un amplificateur externe pour une utilisation confortable en phonie. Un utilisateur sur Facebook notait justement envisager de passer du HL2 au Brick SDR « principalement à cause de la puissance de sortie du Brick » .
  2. Plage dynamique : Le Brick utilise un ADC 14 bits, contre 12 bits pour le HL2. Cette différence de 2 bits se traduit par une plage dynamique supérieure d’environ 12 dB, offrant de meilleures performances en présence de signaux forts.
  3. Intégration : Le Brick SDR est vendu comme un produit fini, assemblé et testé dans un boîtier métallique robuste qui assure le blindage et la dissipation thermique. Le HL2 est plus orienté « kit » ou « Do It Yourself », souvent vendu sous forme de cartes nues nécessitant un boîtier et une intégration par l’utilisateur.
• Avantages du Hermes-Lite 2 : Le HL2 conserve un avantage majeur : son coût. Étant un projet à très grande échelle, il bénéficie d’économies qui le rendent extrêmement abordable. Sa communauté de développeurs et d’utilisateurs est également immense, ce qui garantit un support et une innovation logicielle constants.

Le Brick SDR peut être vu comme un « Hermes-Lite 2 survitaminé et prêt à l’emploi » : il prend le concept de base du SDR open source et l’amène à un niveau supérieur de performance et d’intégration, pour un public prêt à investir un peu plus pour une solution tout-en-un.

Brick SDR vs. Émetteurs-récepteurs Traditionnels (Icom, Yaesu, Kenwood)

La comparaison avec les « Big Three » est celle d’une philosophie contre une autre.

• Avantages du SDR (et donc du Brick) : La supériorité visuelle est écrasante. Le panadapter large bande affiché sur un grand écran d’ordinateur offre une conscience de la situation sur la bande qu’aucun écran intégré, même sur les radios haut de gamme, ne peut égaler. Les filtres logiciels sont d’une efficacité redoutable (« brickwall »), permettant d’éliminer les interférences avec une précision chirurgicale. La flexibilité logicielle est totale, permettant des mises à jour continues et l’ajout de fonctionnalités innovantes comme Pure Signal, qui garantit une qualité de transmission exceptionnelle.
• Avantages des « Big Three » : Les radios traditionnelles offrent une expérience « plug-and-play » et une ergonomie éprouvée. L’opérateur dispose de boutons et de molettes physiques pour chaque fonction essentielle, ce que beaucoup préfèrent à une interface « tout-souris ». De plus, ces entreprises bénéficient de décennies d’expérience, de réseaux de support et de réparation mondiaux, et d’une réputation de fiabilité. Un utilisateur critiquant l’ANAN-10E le décrivait comme un « projet informatique » qui n’est « pas plug and play », illustrant bien ce fossé culturel .

Tableau Comparatif Synthétique

Ce tableau résume les caractéristiques clés pour aider à positionner le Brick SDR.

Conclusion : Le Brick SDR, le Chaînon Manquant ?

Au terme de cette analyse, le Brick SDR s’affirme comme bien plus qu’une simple alternative. Il se positionne comme une proposition de valeur unique et remarquablement équilibrée dans le paysage radioamateur moderne. Il synthétise avec brio la puissance de la radio logicielle, l’agilité de l’innovation communautaire et le pragmatisme d’une solution intégrée et performante. Ses points forts sont clairs : une puissance de sortie confortable, une excellente plage dynamique grâce à son ADC 14 bits, des fonctionnalités avancées comme Pure Signal et la capacité de gérer deux récepteurs, le tout dans un format robuste, compact et prêt pour l’opération à distance.

Le profil de l’utilisateur idéal pour le Brick SDR est celui du radioamateur technophile, qui n’est pas effrayé par une interface logicielle et qui comprend la valeur d’un écosystème open source. C’est l’opérateur qui recherche des performances de réception de premier plan et une qualité de transmission irréprochable, qui souhaite explorer les possibilités de l’opération à distance, mais qui ne veut ou ne peut pas investir dans les transceivers SDR commerciaux les plus onéreux. Il accepte un support communautaire en échange d’un rapport performance/prix exceptionnel et d’une plus grande transparence technologique.

L’évolution rapide du projet, avec le passage du Brick SDR au Brick2 SDR , témoigne de sa vitalité. Son avenir, comme celui de tous les projets de cette nature, dépendra de l’engagement continu de sa communauté de développeurs et d’utilisateurs. Tant que cette flamme collaborative brûlera, le Brick SDR et ses successeurs continueront d’évoluer et d’intégrer les dernières avancées.

En définitive, le Brick SDR peut être considéré comme le chaînon manquant qu’une partie de la communauté attendait. Il comble parfaitement l’espace entre les projets SDR purement DIY, fascinants mais exigeants comme le Hermes-Lite 2, et les solutions commerciales haut de gamme, performantes mais coûteuses et fermées, comme celles de FlexRadio ou les modèles ANAN supérieurs. Le Brick SDR offre le meilleur des deux mondes : la performance et la flexibilité du SDR de pointe, avec l’accessibilité et l’esprit d’ouverture de la communauté radioamateur. C’est une brique solide sur laquelle de nombreux opérateurs peuvent désormais construire leur station du 21ème siècle.

Prix de vente fin septembre 2025 = 499 €

Documentation de référence

[1] BRICK SDR (Anan 10e (mod)) – Remote HF Transceiver …

[2]BRICK2 SDR (Anan 10E (mod)) – Remote HF Transceiver 160-6 m …

[3] Lin00bs Blog – DIY HAM, radio amateurs, amplifiers, transceivers …https://linoobs.com.ua

[4] BRICK SDR HERMES-Lite 14-BIT DUC/DDC Трансивер от EU1SW https://linoobs.com.ua/hermes-lite-14bit-sdr-transiver-ot-eu1sw

[5] ANAN-10E (Revised) HF & 6M SDR Transceiver +++Preorder+++ https://apache-labs.com/product-detail/anan-10e-revised-hf-6m-sdr-transceiver-preorder

[6] just uploaded the new brick 2 user manual | Facebook https://www.facebook.com/groups/1934352337083273/posts/2090299681488537

[7] Reviews For: Apache Labs ANAN-10E – eHam.net https://www.eham.net/reviews/view-product/12311

[8] HPSDR PureSignal and ANAN-100 Set-up and Demonstration (Pre … https://www.youtube.com/watch?v=0adHZOTqTlQ

[9] Brick2 SDR Hermes 14-bit DUC/DDC Transceiver Ham Amateur … https://kitsandparts.eu/en/transceivers/44-brick2-sdr-hermes-14-bit-ducddc-transceiver-ham-amateur-radio-18-60mhz-384khz-anan-10e-4260610689842.html

[10] Operating FT8 Remote on the 6m Band – Our HAM Station https://stationproject.blog/2018/07/29/operating-ft8-remote-on-the-6m-band

[11] I have a Brick2 (protocol1) and I want to use https://www.facebook.com/groups/1934352337083273/posts/2138247636693741

[12] ООО « Эксперт Групп » – Topic: Discussion about ESDR2 (1/1) https://eesdr.com/en/forum-en/overall-software-operation-2/8841-discussion-about-esdr2

[13] There is new Brick2 SDR available. 30Khz – 60 Mhz, 2 RX, … https://www.facebook.com/groups/1934352337083273/posts/2013329592518880

[14] Apache Labs re-introduces the Anan-10E? – AE5X http://ae5x.blogspot.com/2025/04/apache-labs-re-introduces-anan-10e.html

[15] ANAN-10E Revised Transceiver Design and Modifications – Facebook https://www.facebook.com/groups/339649043269447/posts/1838364790064524

[16] Anan 10E Review – W1UUU https://www.w1uuu.com/anan-10e-review

[17] Hello. I’m considering upgrading from a Hermes Lite 2 to … https://www.facebook.com/groups/1934352337083273/posts/2231924783992692

[18] Apache Labs https://apache-labs.com

[19] BRICK SDR ie. Hermes EU1SW & LinOObs – Facebook https://www.facebook.com/groups/1934352337083273
