Note de lecture : Cet article pose les bases théoriques et pratiques de l’antenne FCP. Un second article détaillera la modélisation sous 4NEC2 et les essais réels sur l’air.
Le crépitement du 160 ou du 80 mètres… Ces signaux prometteurs qui émergent du bruit de fond pour s’y dissoudre aussitôt, et ce rêve tenace de parcourir le monde via les « bandes basses ». Un rêve que beaucoup considèrent hors de portée.
Pour le radioamateur cantonné à ce que Guy Olinger (K2AV) appelle un terrain « grand comme un timbre-poste », la frustration est bien réelle. Les antennes classiques pour le *Top Band* sont de véritables monstres de fil et d’acier, exigeant des hectares d’espace — un luxe rare. Mais si la solution n’était pas de voir plus grand, mais de penser plus intelligemment ?
C’est la promesse de l’antenne FCP (*Folded Counterpoise*). Loin d’être un compromis bancal, ce système ingénieux bouscule les idées reçues. Né de l’esprit de Jack Ritter (WØUCE) et perfectionné par K2AV, il démontre qu’on peut pratiquer le DX sur bandes basses depuis un jardin minuscule — à condition d’utiliser un FCP correctement dimensionné et installé.
1. Qu’est-ce que l’antenne FCP ?
Le concept du FCP est d’une apparente simplicité, mais repose sur une physique redoutable : il s’agit de replier un long conducteur sur lui-même afin de réduire drastiquement son empreinte physique, sans le transformer en charge fictive inefficace.
Ce n’est pas une simple « bobine » de fil. C’est une structure calculée, conçue pour neutraliser les pertes dans le sol — et c’est là que réside toute son originalité.
2. Les dimensions exactes — Le secret de la réussite
Le FCP utilise une longueur de fil d’environ 5/16 de longueur d’onde, repliée en accordéon pour s’inscrire dans un espace réduit. Les valeurs concrètes sont les suivantes :
Pour la bande des 160 mètres
- Longueur de fil nécessaire : ~50 mètres
- Envergure installée : 20 mètres de large (10 m de chaque côté du centre)
- Configuration : accordéon avec espacement de 10 cm entre les brins
Pour la bande des 80 mètres
- Longueur de fil nécessaire : ~25 à 26 mètres
- Envergure installée : seulement 10 mètres de large (5 m de chaque côté du transformateur)
- Configuration : trois passages de fil (aller-retour-aller) espacés de 10 cm.
Cette conception rend soudainement les bandes basses accessibles aux radioamateurs à court de terrain.
3. Configuration : trois passages de fil (aller-retour-aller) espacés de 10 cm
Soyons honnêtes : le FCP ne remplace pas un champ idéal de 60 radians enterrés ou surélevés, qui demeure la référence absolue.
En revanche, il surpasse très nettement un réseau de radians réduit ou compromis. Dans un petit jardin, des radians trop courts ou posés à même le sol peuvent engendrer des pertes de 10 à 15 dB — transformant vos 100 W en à peine 5 W effectivement rayonnés. Dans ces mêmes conditions, un FCP correctement installé maintient les pertes typiquement sous les 2 dB.
La différence est significative : c’est l’écart entre un signal audible et un signal exploitable en DX.
4. Pourquoi ça marche ? La physique de l’auto-annulation
Le FCP ne fonctionne pas par « raccourcissement », mais par auto-annulation des champs électromagnétiques — un principe élégant que voici expliqué simplement.
En repliant le fil sur lui-même, les segments adjacents transportent des courants de sens opposés. Les champs électromagnétiques dirigés vers le bas — et donc vers le sol — s’annulent mutuellement. Résultat : au lieu de chauffer la terre (source de pertes), l’énergie reste confinée dans le système d’antenne. Le sol cesse d’être un « radiateur passif » qui absorbe votre puissance.
FCP : courant alternatif et auto-annulation
Schéma illustrant les courants opposés dans le FCP et l’auto-annulation
5. La mise en œuvre technique
Trois éléments sont **non négociables** pour réussir votre FCP.
A. Le fil du contrepoids
Utilisez du fil de cuivre nu rigide, idéalement de 2,5 mm² (AWG #12).

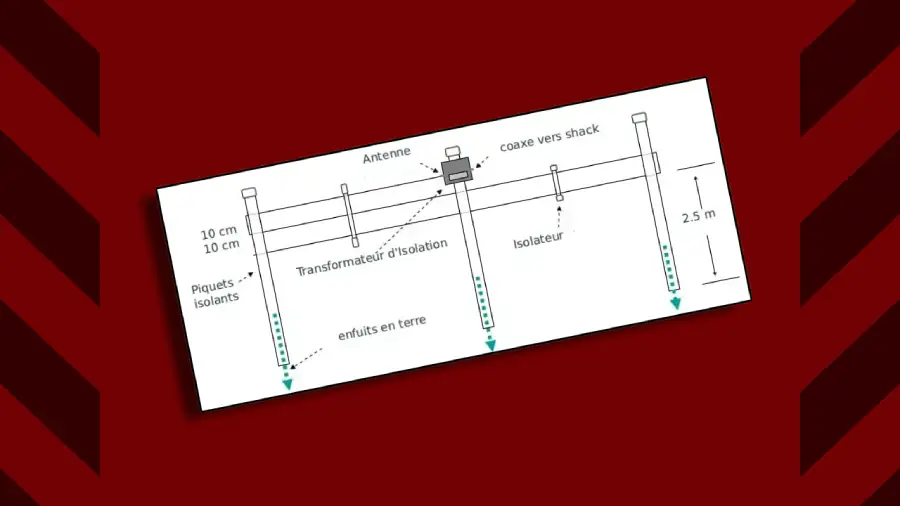

– Hauteur d’installation : impérativement 2,5 m au-dessus du sol. Cette hauteur place le FCP dans sa zone d’auto-annulation optimale.
– Isolation :** ne connectez JAMAIS le FCP à la terre physique. Il doit rester « flottant ».

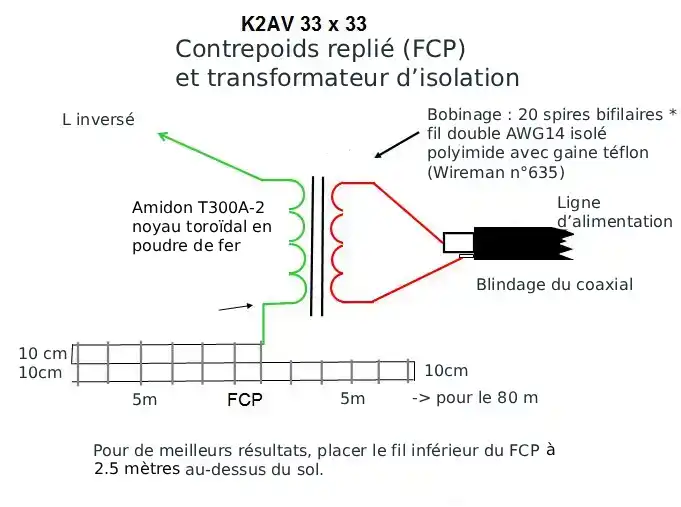

B. Le transformateur d’isolation — Le cœur du système
– Un balun 1:1 standard ne suffira pas. Il vous faut un transformateur d’isolation 1:1 spécifique, capable de bloquer de forts courants de mode commun.
– Noyau : tore T300A-2
– Fil : isolé Téflon
– Bobinage : 20 tours bifilaires pour le 160 m / 15 tours bifilaires pour le 80 m *(point critique !)*
C. L’élément rayonnant
Le FCP remplace le plan de sol, mais il vous faut toujours un radiateur. Le couple idéal est le L inversé : économique en espace, efficace en rayonnement, et facile à accorder.
6. Réglage et erreurs à éviter
L’accord s’effectue uniquement en ajustant la longueur de l’élément rayonnant (le L inversé). Ne modifiez jamais la longueur du FCP lui-même. L’objectif est d’obtenir une réactance (X) proche de zéro à la résonance. Si la partie résistive (R) n’est pas 50 Ω, un simple condensateur ou un ajustement de longueur du radiateur suffit généralement.
Conclusion — Une approche qui change tout
Le FCP de K2AV est bien plus qu’une antenne compacte. C’est la démonstration que la contrainte d’espace n’est pas une fatalité : la solution n’est pas toujours d’acquérir un terrain plus grand, mais parfois d’avoir une meilleure idée.
La théorie est convaincante. Mais qu’en est-il sur le terrain ? Dans l’article suivant, nous passerons à la pratique : modélisation complète sous 4NEC2, analyse du diagramme de rayonnement, et premiers essais réels sur l’air sur la bande des 80 mètres.
À suivre…
*Référence principale : Guy Olinger K2AV, « The FCP: A 160 Meter Counterpoise for a Postage-Stamp Lot », NCJ (National Contest Journal), mai/juin 2012.*
