Depuis 2013, la marque connue YAESU a créé son propre réseau numérique, le C4FM System Fusion. Très prometteur, il devrait continuer à l’avenir d’être le principal flux numérique de communication
Découverte !
Dans cet article, ayant récemment découvert le système WIRES-X, je vous invite à plonger avec moi dans l’exploration de cette technologie de communication fascinante. Si, comme moi, vous hésitez encore à franchir le pas, n’attendez plus ! J’encourage également les jeunes radioamateurs, curieux et avides de nouvelles découvertes, à se laisser tenter par ces innovations.
Bien que d’autres systèmes numériques comme le D-STAR, le DMR, l’AP25, le TETRA ou l’Echolink existent, YAESU a su se démarquer avec son système C4FM Fusion, une solution intégratrice qui ouvre à notre communauté des horizons passionnants en communication numérique.
Avant de passer à la pratique, commençons par poser des bases claires et concises.
Le système de voix numérique (Digital Voice) développé par YAESU est un protocole conçu pour des communications numériques fiables, utilisant la modulation C4FM pour des transmissions vocales et de données à haut débit. Ce mode, largement utilisé dans les communications professionnelles, assure une meilleure qualité de réception, même en déplacement ou avec des signaux faibles.

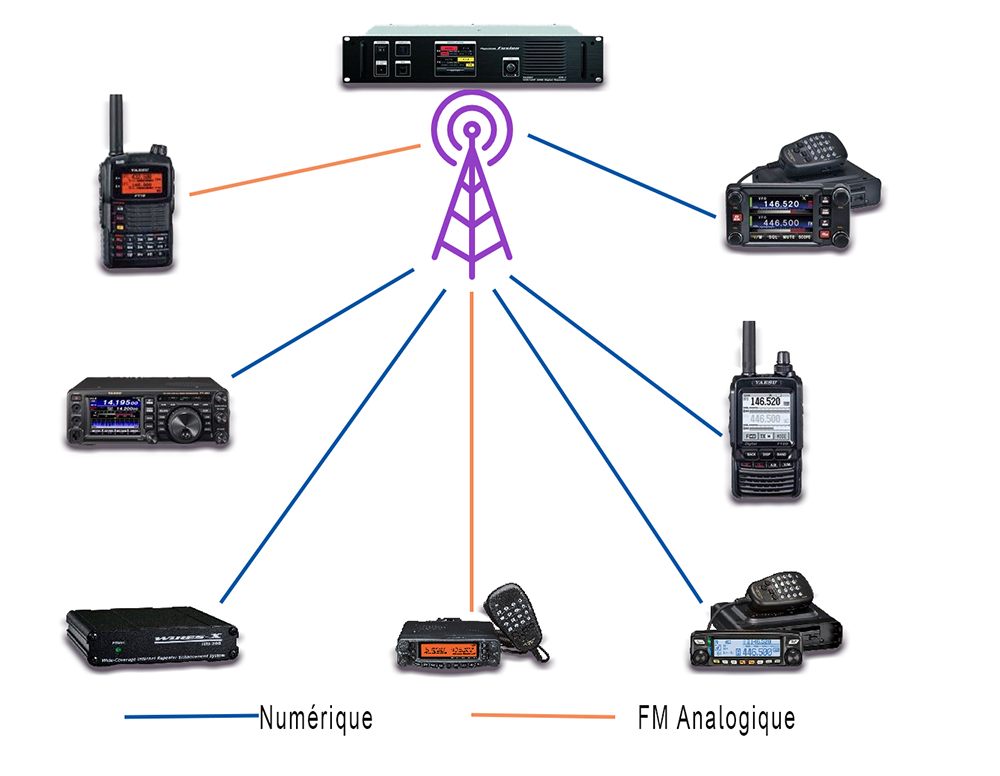

Entièrement compatible avec les radios analogiques existantes, il se distingue par une fonctionnalité clé : l’AMS (Automatic Mode Select). Cette fonction détecte instantanément si le signal reçu est en C4FM numérique ou en FM conventionnelle, et sélectionne automatiquement le mode de communication adéquat. Ainsi, même si vous utilisez un signal numérique, vous pouvez basculer en FM si vous recevez des signaux provenant d’une station FM. Grâce à l’AMS, la modulation de votre station s’ajuste automatiquement au signal reçu, éliminant ainsi le besoin de changer manuellement entre les modes FM et numérique. Les répéteurs DRX-1 et DRX-2 sont également compatibles avec cette fonctionnalité.
Un autre grand avantage du C4FM, c’est la possibilité d’envoyer un signal d’une largeur de bande de seulement 12,5 Khz à une vitesse de 9600 Bds (deux fois celle de D-STAR DV).

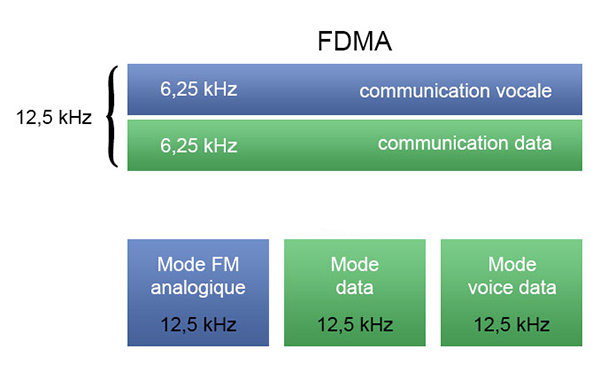

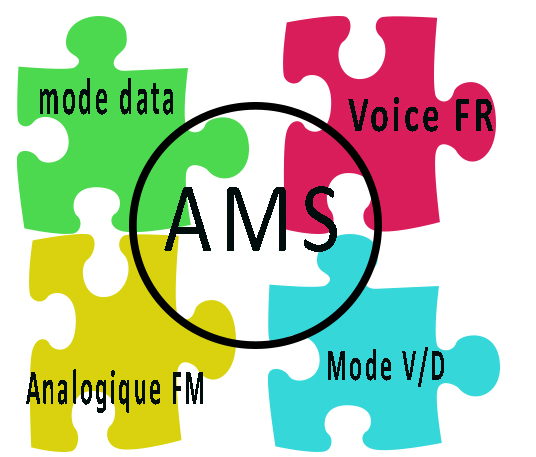

Il existe quatre modes différents.
Le mode V/D (Voix/Data) permet la transmission simultanée de la voix numérique (6,25 kHz) et des données (6,25 kHz), partageant ainsi la bande passante.
Le mode FM conventionnel, quant à lui, transmet simplement la voix en analogique.
Le mode DATA utilise l’intégralité de la bande passante de 12,5 kHz pour envoyer exclusivement des données.
Le mode Voice Data permet la transmission de la voix numérique sur une bande passante de 12,5 kHz.

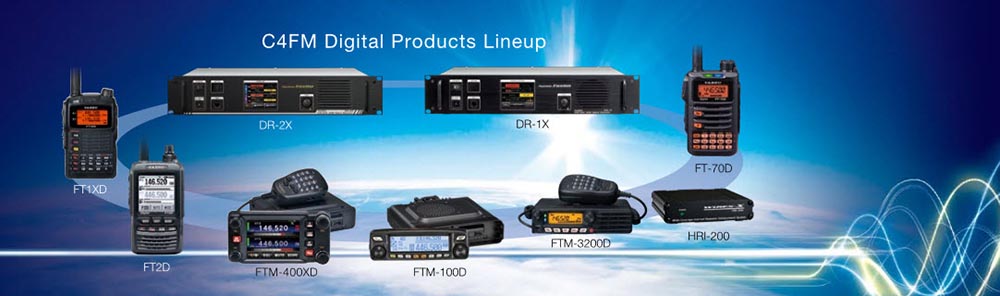

Seuls les appareils de la marque YAESU peuvent exploiter pleinement ces fonctionnalités en mode numérique. Voici un aperçu de la gamme C4FM proposée par YAESU :
Lineup1 du « catalogue equipement VHF-UHF Yaesu 2017 »
Outre les fonctions AMS et APRS, tous ces appareils (excepté FT-70D) offrent la possibilité d’une localisation à l’aide d’un GPS, d’une banque de 500 mémoires et certains la possibilité de recevoir une carte SD (excepté FT-70D).
Mais d’autres possibilités existent
* La Fonction GM numérique (écoute collective) vérifie automatiquement si les membres enregistrés sont dans un groupe et affiche des informations telles que la distance et l’orientation pour chaque appel à l’écran. Cette fonction utile vous permet non seulement de voir quels amis sont présents, mais vous permet également de voir en un coup d’œil où tous les membres du groupe sont situés. En outre, cette fonction peut être utilisée pour envoyer des données telles que des messages, des images et des data entre les membres du groupe.

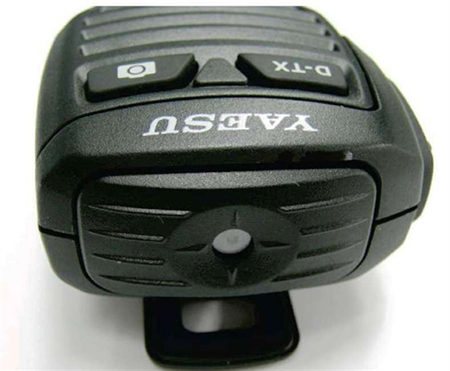

* Certains appareils possèdent aussi la Transmission de données d’image. Il suffit de connecter un microphone MH-85A11U (en option) avec une caméra et d’appuyer sur le bouton de l’obturateur du microphone pour prendre facilement des instantanés et les envoyer à d’autres émetteurs-récepteurs numériques C4FM FDMA.
MH-85A11U
* Fonction Backtrack qui démarre la navigation face à un point enregistré simplement en appuyant sur un bouton.

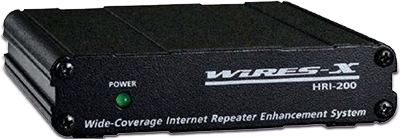

* Pour devenir un hotspot Wires-X, il ne faut pas oublier l’interface HRI-200 qui permet de connecter à Internet un transceiver comme le FTM-400 ou le FTM-100 à l’aide de la technologie Voice-over-IP activée sur Internet. De cette manière, une station devient un nœud connecté et peut communiquer facilement sur de longues distances de manière fiable.
Passons à la partie pratique
Comment cela fonctionne-t-il ?
En ce qui concerne l’utilisation dite « normale », grâce à la fonction AMS (Automatic Mode Select), vous avez parfaitement saisi que si vous entrez en mode numérique ou en FM analogique, le relais configuré en mode Auto-Auto basculera automatiquement sur le mode de réception le plus approprié. Cette fonctionnalité permet une flexibilité maximale pour une réception optimale, s’adaptant instantanément au type de signal reçu.

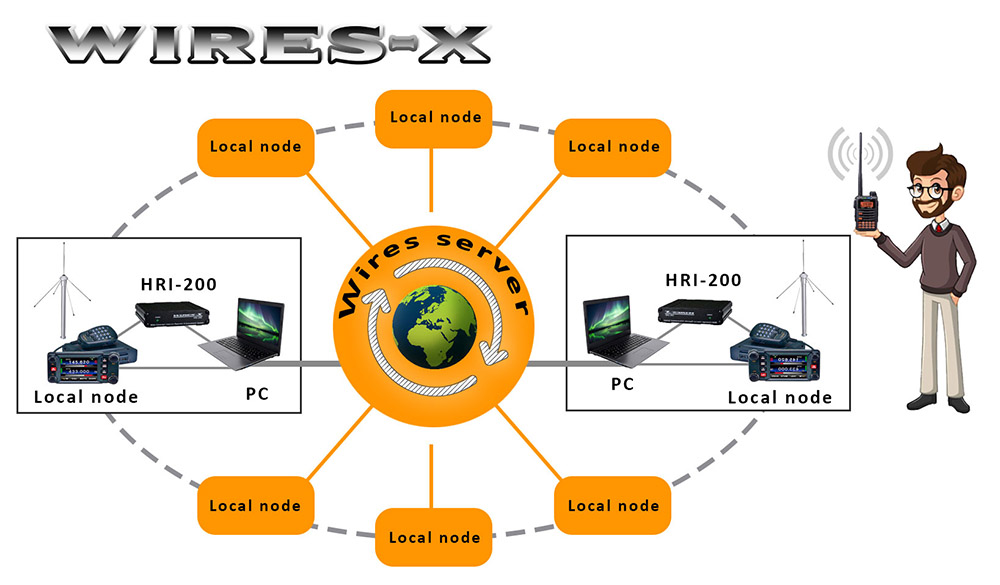

Là où cela devient particulièrement intéressant, c’est avec l’ajout du module HRI-200, qui ouvre l’accès au système WIRES-X (Wide-coverage Internet Repeater Enhancement System). Ce système de communication innovant via Internet révolutionne la portée des communications radioamateur en permettant d’étendre les interactions bien au-delà des limites habituelles.
Dans le cadre de WIRES-X, chaque station se transforme en un nœud connecté à Internet, servant ainsi de point d’accès global. Les utilisateurs peuvent alors communiquer avec d’autres radioamateurs à travers le monde en se connectant à différents nœuds, et ce, dans la gamme des fréquences radio autorisées. Cette opération, bien que technologiquement avancée, reste d’une simplicité déconcertante, offrant une expérience utilisateur à la fois intuitive et conviviale.
Affichés sur l’écran de l’émetteur-récepteur YAESU, les nœuds (nodes) locaux et les groupes (Room) actuellement actifs peuvent être recherchés en temps réel. La liste d’affichage est triée en fonction du nombre de stations connectées au groupe. Cela vous permet de trouver rapidement d’autres stations actives pour communiquer avec elles. Des messages, des images, des notes vocales peuvent être téléchargées gratuitement sur ces nœuds ou ces groupes.
Comment se connecter à une Room ?
Avec un émetteur-récepteur numérique C4FM, un nœud local accessible à proximité peut être facilement trouvé.
Il suffit d’appuyer sur la touche DX du Transveiver et de la maintenir enfoncée pour transmettre un signal de recherche sur la fréquence d’un nœud.
Lorsqu’un nœud local est trouvé, la fréquence de fonctionnement est automatiquement commutée et l’ID (adresse du nœud) ainsi que le nom de la ville apparaissent automatiquement à l’écran, via la numérisation C4FM.
Vous pouvez également rechercher manuellement un nœud ou un groupe par mot-clé, ce qui est pratique si vous connaissez une partie de l’ID. En mode analogique, il est possible d’accéder directement à un nœud connecté au réseau WIRES-X en envoyant un code DTMF via un émetteur (une combinaison de fréquences générée lorsque vous appuyez sur une touche de votre micro ou d’un clavier téléphonique). Voici quelques exemples de commandes DTMF utiles :
- #66666 pour connaître le status du relais.
- #12345 pour accéder à un groupe.
- #99999 pour se déconnecter d’un groupe.
- Il faut savoir que tous les numéros commençant par exemple pour la Belgique #17xxx donnent accès aux nœuds et les numéros commençant par #27xxx donnent accès directement aux « Room ».
Afin de connaitre l’accès à tous ces numéros, voici trois adresses importantes : Latest Wires-x active Node ID List et : Latest Wires-x active Room ID List et enfin WIRES-X ID – List Europe-Afrique
Une vidéo
J’ai réalisé une courte vidéo en français pour vous montrer à quel point il est facile de se connecter à n’importe quel endroit dans le monde d’un simple geste. Cette démonstration a été réalisée avec un FTM-100DE :
Références :
YAESU.com – VHF- UHF Amateur Equipment Catalog 201704.pdf
UBA.be unmanned-stations : La liste faite par l’UBA de tous les Repeaters
YAESU.com
Systemfusion.yaesu.com/what-is-system-fusion
YAESU.com wires-x
Terminologie* :
- Nœud (Node) : Répétiteur radio connecté à Internet via un Pc qui relaye les communications de stations radioamateur comme point d’accès.
- Nœuds local : nœud se trouvant dans la portée de communication radio d’une station souvent dans le relais.
- Nœud analogique : c’est un émetteur-récepteur qui utilise le format FM traditionnel analogique.
- Nœud numérique : c’est un émetteur-récepteur ou un répéteur compatible avec des communication numérique au format C4FM (FM 4 niveaux).
- Groupe (Room) : Espace communautaire du système WIRES auquel plusieurs nœuds peuvent se connecter simultanément.
- Fonction News : Elle vous permet d’enregistrer des données numériques telles que du texte, des images et des données audio. À partir de l’émetteur-récepteur numérique, vous pouvez accéder au nœud local (Local News) et à la zone de stockage de données dans le nœud ou dans le groupe auquel vous vous connectez et vous pouvez importer (Upload) ou télécharger (Download) les données.
* Infos de FTM-100DE_WIRES-X_FRA_1509-A
Conclusions
Dans le futur, le système approprié des communications radioamateurs devra être choisi parmi une variété de système différents. De ce point de vue le Standard Vertex reconnu du C4FM en FDMA est la meilleure option actuelle pour les applications des opérateurs radio qui voudront une certaine qualité dans les communications.
L’expérience et les connaissances acquises grâce à ce hobby qui nous passionne, contribuent à rendre service à notre société.
