Voici un outil destiné aux radioamateurs pour la conception et la modélisation d’antennes filaires HF simples, principalement pour une utilisation en portable. L’accent est mis sur la facilité d’utilisation et la fourniture d’outils d’analyse puissants, directement accessibles en ligne et gratuitement.
Bien qu’il existe des logiciels très performants, ce site fournit des outils simples pour concevoir des antennes « facilement ».
Les antennes conçues pour des opérations portables comme un fieldday peuvent également être utilisées à domicile avec des supports plus solides.
Puissance des outils de modélisation :
Le site utilise le moteur 4NEC V4.2 (Numerical Electromagnetics Code), qui est une référence dans l’industrie, pour calculer les performances des antennes de manière dynamique.
Cette plateforme offre une variété de visualisations, comme des diagrammes de rayonnement, des courbes de ROS, des diagrammes de courant d’antenne et des diagrammes de Smith.
Une facilité d’utilisation !
Contrairement aux logiciels de modélisation traditionnels qui nécessitent une installation et une courbe d’apprentissage importante, les outils de « portable-antennas.com » sont conçus pour être simples et intuitifs. Chaque page du site se concentre sur un seul type d’antenne, avec des options personnalisées pour faciliter la conception.
Les outils fournis sur ce site éliminent une grande partie de la complexité de la tâche de modélisation et de conception d’antennes filaires simples. Les résultats sont présentés sous forme graphique 3D interactive en un clic.

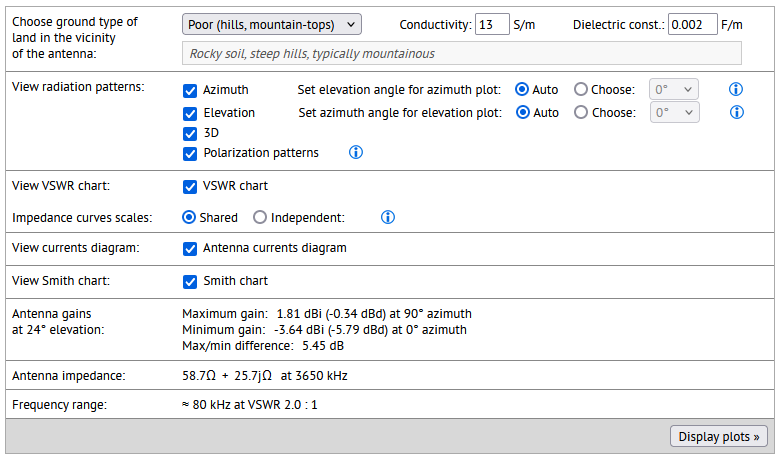

L’expérimentation permet aux utilisateurs d’explorer divers paramètres, tels que la fréquence, la longueur, les angles, la hauteur, le type de sol et l’attaque de l’antenne. Ces valeurs offre une meilleure compréhension des effets de ces facteurs sur les performances de l’antenne.
Le type des antennes supporté :
Le site prend en charge les antennes dipôles couplées, les dipôles décentrés (OCFD), les antennes (EFHW), les antennes verticales, les delta loop, les demi-carrés et les antennes Moxon.
Visualisations et exportations :

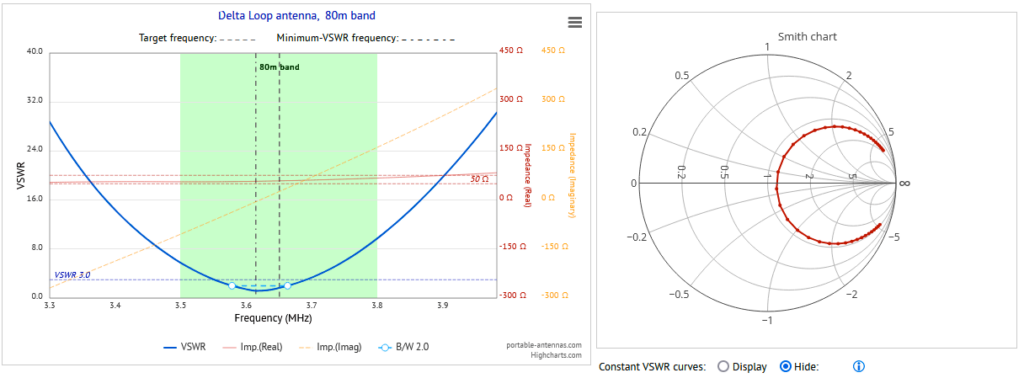

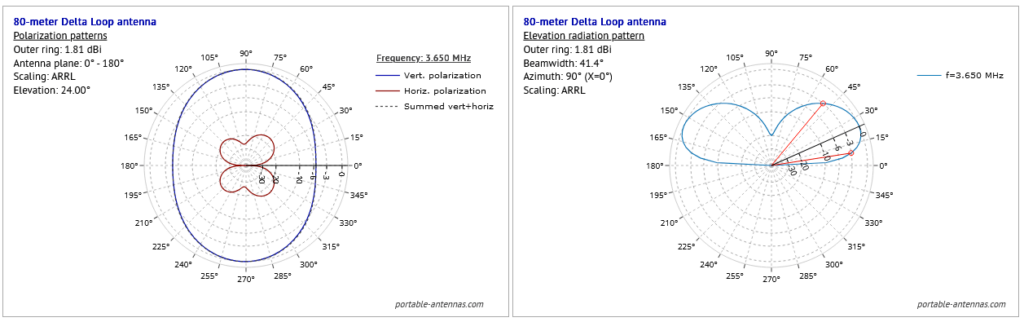

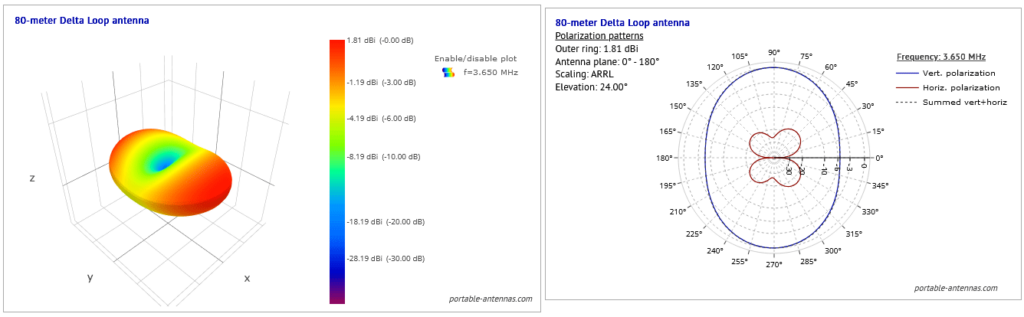

Le site permet de générer des diagrammes de rayonnement (azimut et élévation), des diagrammes 3D, des diagrammes de polarisation, des courbes de ROS, des diagrammes de courant d’antenne et des diagrammes de Smith et tous les résultats peuvent être exportés en format PDF.
Démonstration

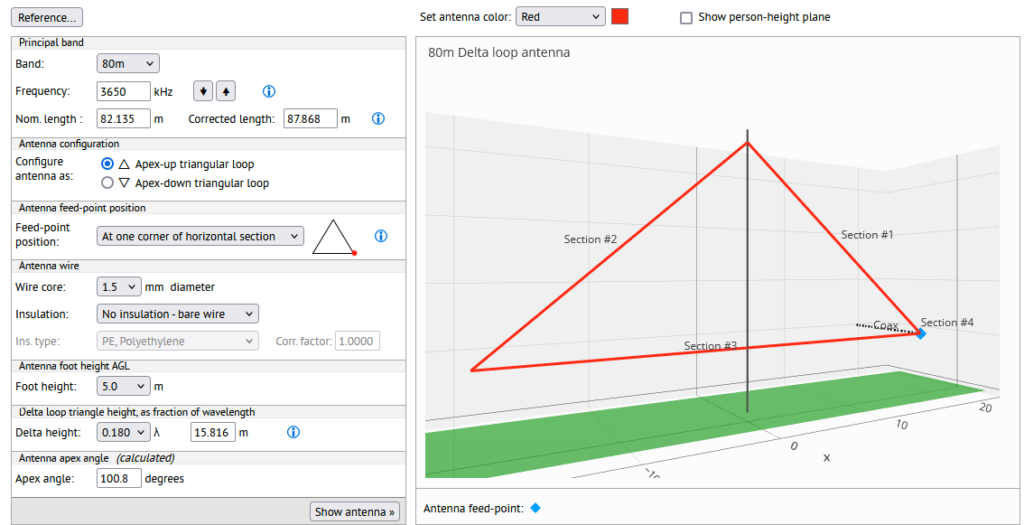

L’antenne que je souhaite vous présenter est une Delta Loop pour la bande des 80 mètres, une conception que l’on utilise pour le moment dans le newshack à Retinne, en Belgique.
Cette antenne est construite sous forme de boucle triangulaire fermée, une configuration qui lui confère des caractéristiques uniques en termes de performances et de simplicité.
J’ai soigneusement déterminé les dimensions optimales pour cette antenne, afin de garantir une couverture efficace tout en minimisant les pertes. L’alimentation se fait dans un coin de la boucle, un choix qui optimise l’impédance et assure une excellente adaptation à la ligne de transmission. Ce montage particulier permet une radiation omnidirectionnelle efficace, tout en conservant une excellente stabilité et une faible sensibilité aux interférences.
Pour en savoir plus sur les caractéristiques de cette antenne Delta Loop, j’ai simplement rassemblé toutes les informations nécessaires.
Mes résultats
En résumé
Le site portable-antennas.com met à disposition des outils en ligne dédiés à la conception et à la modélisation d’antennes filaires simples pour les bandes HF, avec un accent particulier sur une utilisation portable en radioamateur.
Ce portail propose différents types d’antennes, accompagnés de calculateurs et de graphiques dynamiques (diagrammes de rayonnement, courbes ROS, etc.), générés par un moteur 4NEC v4.2. Son interface utilisateur, pensée pour être intuitive et conviviale, se démarque des logiciels plus complexes souvent utilisés dans ce domaine.
En complément, le site propose des pages enrichies de données sur les câbles coaxiaux, des outils de calcul pratiques et diverses références utiles.
Bien qu’il ne rivalise pas encore avec des logiciels spécialisés tels que MMANA-GAL, 4NEC2 ou EZNEC, il constitue une excellente ressource pour débuter et progresser dans la conception et l’optimisation de vos antennes.
Lien
https://portable-antennas.com/index.php
